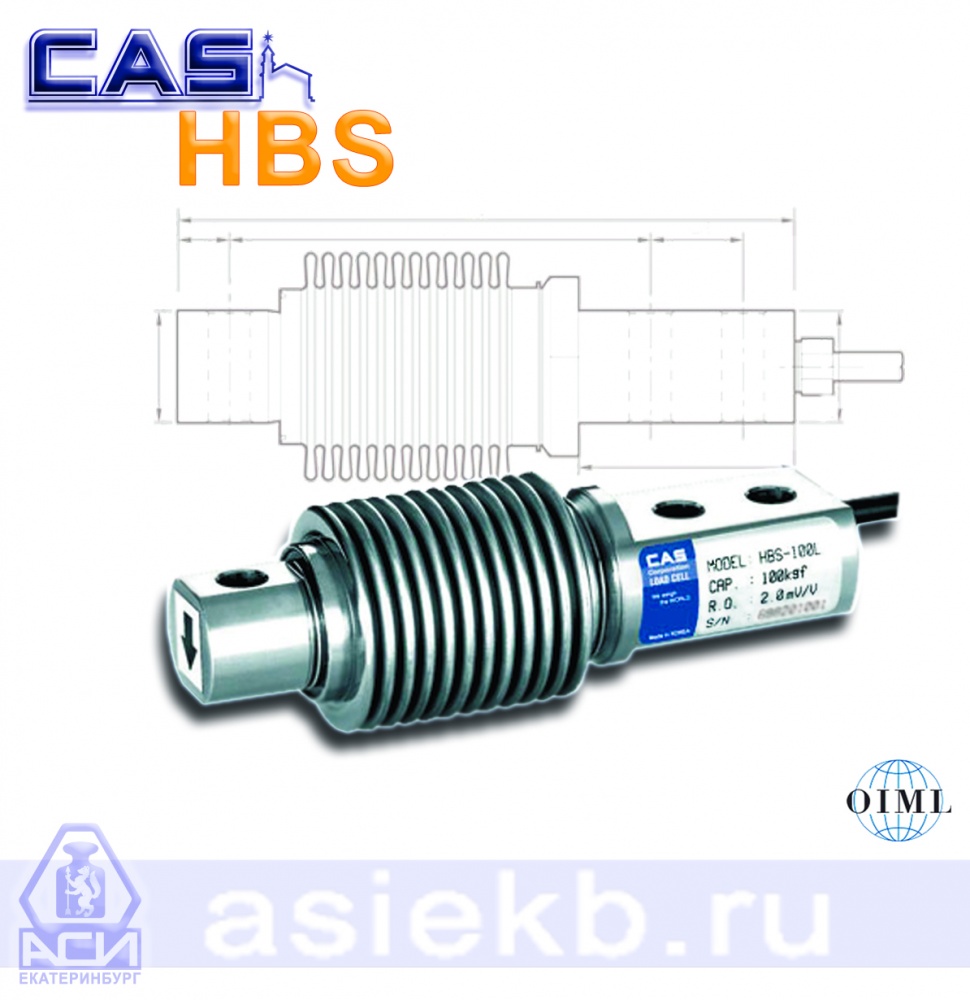

Тензодатчик HBS
Каталог: Тензодатчики на сдвиг/изгиб
Датчик весоизмерительный тензорезисторный серии HBS из нержавеющей стали, в виде сильфон балка с номинальной нагрузкой 20кг, 50кг, 100кг, 200кг, 500кг, имеет высокий класс пылевлагозащиты, обеспечивает измерение с высокой точностью и предназначены для использования в платформенных весах и конвейерных весовых системах.
- Класс точности по ГОСТ Р;
- Нагрузка: Еmax;
- Габаритные размеры: длина х диаметр сильфона.
- Нагрузка: Еmax;
- Габаритные размеры: длина х диаметр сильфона.
Тензодатчики CAS серии НBS
Тензометрические датчики консольного типа HBS имеют высокую точность, и высокий класс защиты от пыли и влаги. Тензодатчик HBS одним концом неподвижно фиксируется, а на другой конец прикладывается сила, чувствительный элемент закрыт защитным кожухом в виде сильфона.
Особенности конструкции:
- для установки в весовых системах: платформенные весы, конвейерные весовые системы;
- класс защиты IP67;
- 4-х жильный кабель с экранирующей оплеткой;
- материал: нержавеющая сталь.
Обозначение тензодатчика CAS типа HBS имеет вид: HBS-X1X2 где:
X1- максимальная нагрузка (Еmax) в тоннах;
X2 - L(если присутствует) - нагрузка X1 обозначена в килограммах(500L).
Зарегистрирован в Госреестре средств измерений и допущен к применению в РФ
Тензометрические датчики консольного типа HBS имеют высокую точность, и высокий класс защиты от пыли и влаги. Тензодатчик HBS одним концом неподвижно фиксируется, а на другой конец прикладывается сила, чувствительный элемент закрыт защитным кожухом в виде сильфона.
Особенности конструкции:
- для установки в весовых системах: платформенные весы, конвейерные весовые системы;
- класс защиты IP67;
- 4-х жильный кабель с экранирующей оплеткой;
- материал: нержавеющая сталь.
Обозначение тензодатчика CAS типа HBS имеет вид: HBS-X1X2 где:
X1- максимальная нагрузка (Еmax) в тоннах;
X2 - L(если присутствует) - нагрузка X1 обозначена в килограммах(500L).
Зарегистрирован в Госреестре средств измерений и допущен к применению в РФ
Технические характеристики тензодатчика HBS
| Модель | HBS-20L | HBS-50L | HBS-100L | HBS-200L | HBS-500L |
| Максимальная нагрузка (Емах), кг | 20 | 50 | 100 | 200 | 500 |
| Класс точности по ГОСТ Р | СЗ | ||||
| Максимальное число поверочных интервалов, nмах (Emax/ν) | 3000 | ||||
| Минимальная нагрузка, (Emin), т | 0 | ||||
| Значение поверочного интервала, ν, кг | Еmах/nmах | ||||
| Наименьшее значение поверочного интервала, νmin | Еmах/11000 | ||||
| Номинальный относительный выходной сигнал при Еmах, мВ/В | 2 | ||||
| Коэффициент распределения pLC | 0,7 | ||||
| Класс влагостойкости | CH | ||||
| Напряжение питания, В | 10 ... 15 | ||||
| Входное сопротивление, Ом | 400±20 | ||||
| Выходное сопротивление, Ом | 350±3,5 | ||||
| Диапазон рабочих температур, °С | -10 ... +40 | ||||
| Габаритные размеры, мм | 120 x Ø40 | ||||
| Масса, не более, кг | 0,53 | ||||
