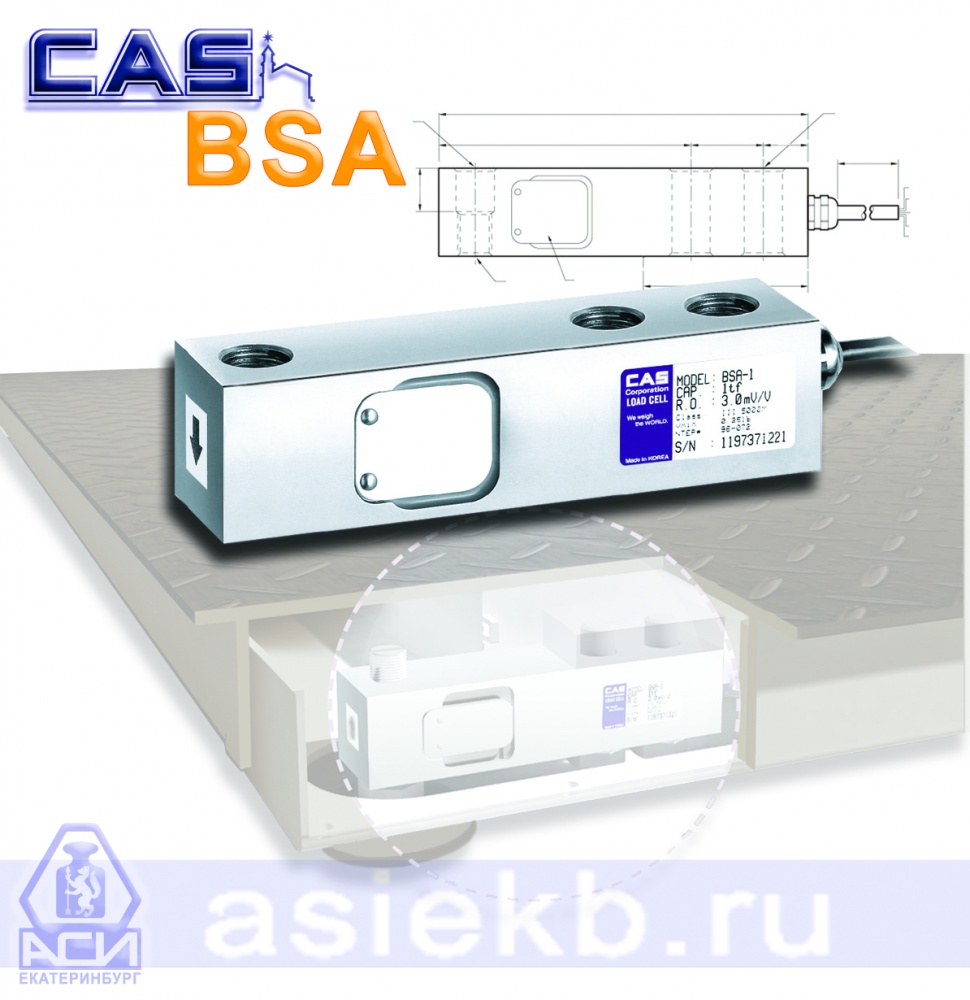

Тензодатчик BSA
Каталог: Тензодатчики на сдвиг/изгиб
Датчики весоизмерительные тензорезисторные серии BSA преобразуют воздействующий на датчик вес измеряемой массы в электрический измерительный сигнал, имеют номинальную нагрузку 250кг, 500кг, 1т, 2т, 3т, 5т и предназначены для использования в весах и весовых системах.
- Класс точности по ГОСТ Р 8.726-2010;
- Нагрузка: Еmax;
- Габаритные размеры: длина х ширина х высота.
- Нагрузка: Еmax;
- Габаритные размеры: длина х ширина х высота.
Тензодатчики CAS серии BSA
Тензометрические датчики стальные консольного типа BSA обеспечивают измерения в полном диапазоне как при прямой нагрузке, так и при обратном применении силы.
Особенности конструкции:
- для установки в весовых системах: платформенные весы, весовые дозаторы,а так же для взвешивания бункеров и емкостей;
- класс защиты IP66;
- 4-х жильный кабель с экранирующей оплеткой;
- материал: никелированная сталь.
Обозначение тензодатчика CAS типа BSA имеет вид: BSA-X1X2 где:
X1- максимальная нагрузка (Еmax) в тоннах;
X2 - L(если присутствует) - нагрузка X1 обозначена в килограммах(250L, 500L).
Зарегистрирован в Госреестре средств измерений и допущен к применению в РФ
Тензометрические датчики стальные консольного типа BSA обеспечивают измерения в полном диапазоне как при прямой нагрузке, так и при обратном применении силы.
Особенности конструкции:
- для установки в весовых системах: платформенные весы, весовые дозаторы,а так же для взвешивания бункеров и емкостей;
- класс защиты IP66;
- 4-х жильный кабель с экранирующей оплеткой;
- материал: никелированная сталь.
Обозначение тензодатчика CAS типа BSA имеет вид: BSA-X1X2 где:
X1- максимальная нагрузка (Еmax) в тоннах;
X2 - L(если присутствует) - нагрузка X1 обозначена в килограммах(250L, 500L).
Зарегистрирован в Госреестре средств измерений и допущен к применению в РФ
Технические характеристики тензодатчика BSA
| Модель | BSA-250L | BSA-500L | BSA-1 | BSA-2 | BSA-3 | BSA-5 | |
| Максимальная нагрузка (Емах), кг | 250 | 500 | 1000 | 2000 | 3000 | 5000 | |
|
Класс точности по ГОСТ Р |
СЗ | ||||||
| Максимальное число поверочных интервалов, nмах (Emax/ν) | 3000 | ||||||
| Минимальная нагрузка, (Emin), т | 0 | ||||||
| Значение поверочного интервала, ν, кг | Еmах/nmах | ||||||
| Наименьшее значение поверочного интервала, νmin | Еmах/6025 | ||||||
| Номинальный относительный выходной сигнал при Еmах, мВ/В | 3 | ||||||
| Коэффициент распределения pLC | 0,7 | ||||||
| Класс влагостойкости | CH | ||||||
| Напряжение питания, В | 10 ... 15 | ||||||
| Входное сопротивление, Ом | 350+3,5 | ||||||
| Выходное сопротивление, Ом | 350±3,5 | ||||||
| Диапазон рабочих температур, °С | -10 ... +40 | ||||||
| Габаритные размеры, мм | 130x32x32 | 172x38x38 | |||||
| Масса, не более, кг | 0,9 | 1,7 | |||||
