Тензодатчик BS
Каталог: Тензодатчики на сдвиг/изгиб
Датчик весоизмерительный тензорезисторный серии BS с номинальной нагрузкой 250кг, 500кг, 1т, 2т, 3т, 5т, 10т, бюджетный вариант тензодатчика консольного типа для промышленных систем взвешивания. Предназначены для использования в весах и весовых системах.
- Класс точности по ГОСТ Р;
- Нагрузка: Еmax;
- Габаритные размеры: длина х ширина х высота.
- Нагрузка: Еmax;
- Габаритные размеры: длина х ширина х высота.

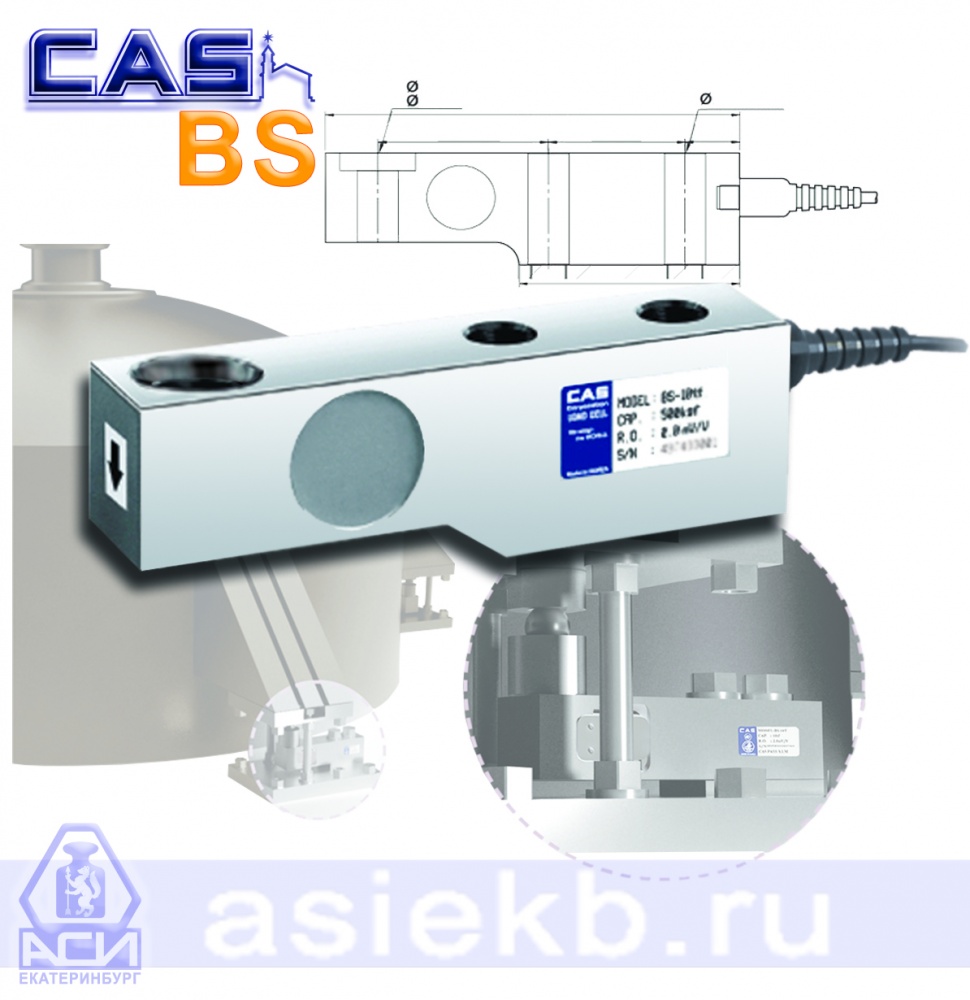

Тензодатчики CAS серии BS
Тензометрические датчики стальные консольного типа BS обеспечивают измерения в полном диапазоне как при прямой нагрузке, так и при обратном применении силы.
Особенности конструкции:
- для установки в весовых системах: платформенные весы, весовые дозаторы,а так же для взвешивания бункеров и емкостей;
- класс защиты IP65;
- 4-х жильный кабель с экранирующей оплеткой;
- материал: никелированная сталь.
Обозначение тензодатчика CAS типа BS имеет вид: BS-X1X2 где:
X1- максимальная нагрузка (Еmax) в тоннах;
X2 - L(если присутствует) - нагрузка X1 обозначена в килограммах(250L, 500L).
Зарегистрирован в Госреестре средств измерений и допущен к применению в РФ
Тензометрические датчики стальные консольного типа BS обеспечивают измерения в полном диапазоне как при прямой нагрузке, так и при обратном применении силы.
Особенности конструкции:
- для установки в весовых системах: платформенные весы, весовые дозаторы,а так же для взвешивания бункеров и емкостей;
- класс защиты IP65;
- 4-х жильный кабель с экранирующей оплеткой;
- материал: никелированная сталь.
Обозначение тензодатчика CAS типа BS имеет вид: BS-X1X2 где:
X1- максимальная нагрузка (Еmax) в тоннах;
X2 - L(если присутствует) - нагрузка X1 обозначена в килограммах(250L, 500L).
Зарегистрирован в Госреестре средств измерений и допущен к применению в РФ
Технические характеристики тензодатчика BS
| Модель | BS-250L | BS-500L | BS-1 | BS-2 | BS-3 | BS-5 | BS-10 | |
| Максимальная нагрузка (Емах), кг | 250 | 500 | 1000 | 2000 | 3000 | 5000 | 10000 | |
| Габаритные размеры, мм | 145x35x34 | 205x38x48 | 273х60х63 | |||||
| Масса, не более, кг | 0,95 | 2,7 | 8,0 | |||||
| Класс точности по ГОСТ Р | СЗ | |||||||
| Максимальное число поверочных интервалов, nмах (Emax/ν) | 3000 | |||||||
| Минимальная нагрузка, (Emin), т | 0 | |||||||
| Значение поверочного интервала, ν, кг | Еmах/nmах | |||||||
| Наименьшее значение поверочного интервала, νmin | Еmах/6025 | |||||||
| Номинальный относительный выходной сигнал при Еmах, мВ/В | 1,5 | |||||||
| Коэффициент распределения pLC | 0,7 | |||||||
| Класс влагостойкости | CH | |||||||
| Напряжение питания, В | 10 ... 15 | |||||||
| Входное сопротивление, Ом | 400+20 | |||||||
| Выходное сопротивление, Ом | 350±3,5 | |||||||
| Диапазон рабочих температур, °С | -10 ... +40 | |||||||
