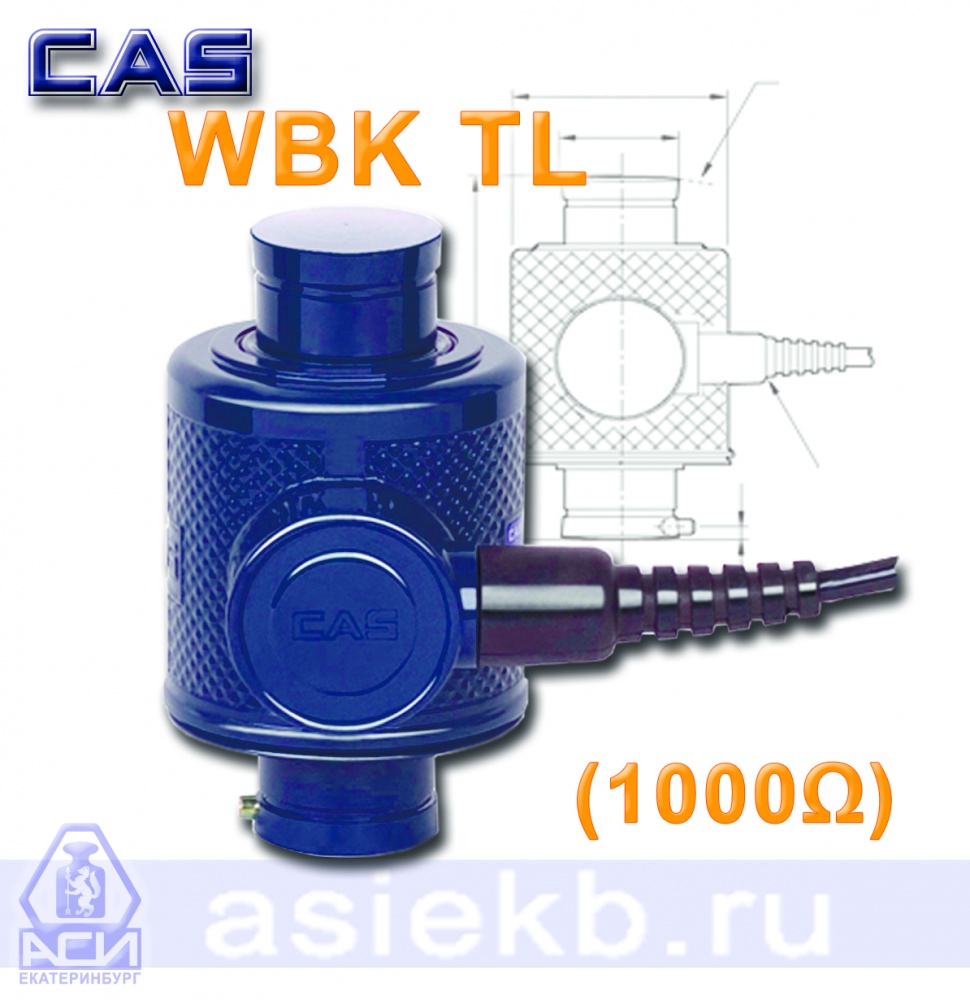

Тензодатчик WBK TL

Каталог: Тензодатчики колонного типа
Самоустанавливающиеся весоизмерительные тензорезисторные датчики WBK TL (1K) с номинальной нагрузкой 10, 20, 25, 30, 50тонн, предназначенные для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый электрический измерительный сигнал. Тензодатчики WBK TL применяются в автомобильных, железнодорожных весах и имеют внутреннее сопротивление 1000 Ом.
-Класс точности по ГОСТ Р;
-Нагрузка: Еmax;
-Размер: диаметр х высота.


Модель Класс Нагрузка Размеры, мм
WBK-10TL С3, C4* 10т Ø-84, h-150
WBK-20TL С3, C4* 20т Ø-84, h-150
WBK-30TL С3, C4* 30т Ø-84, h-150
WBK-50TL С3, C4* 50т Ø-100, h-190

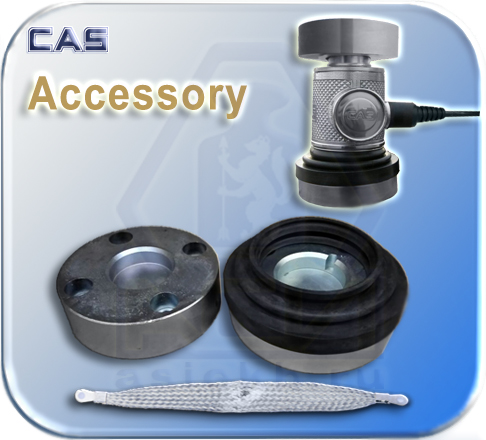

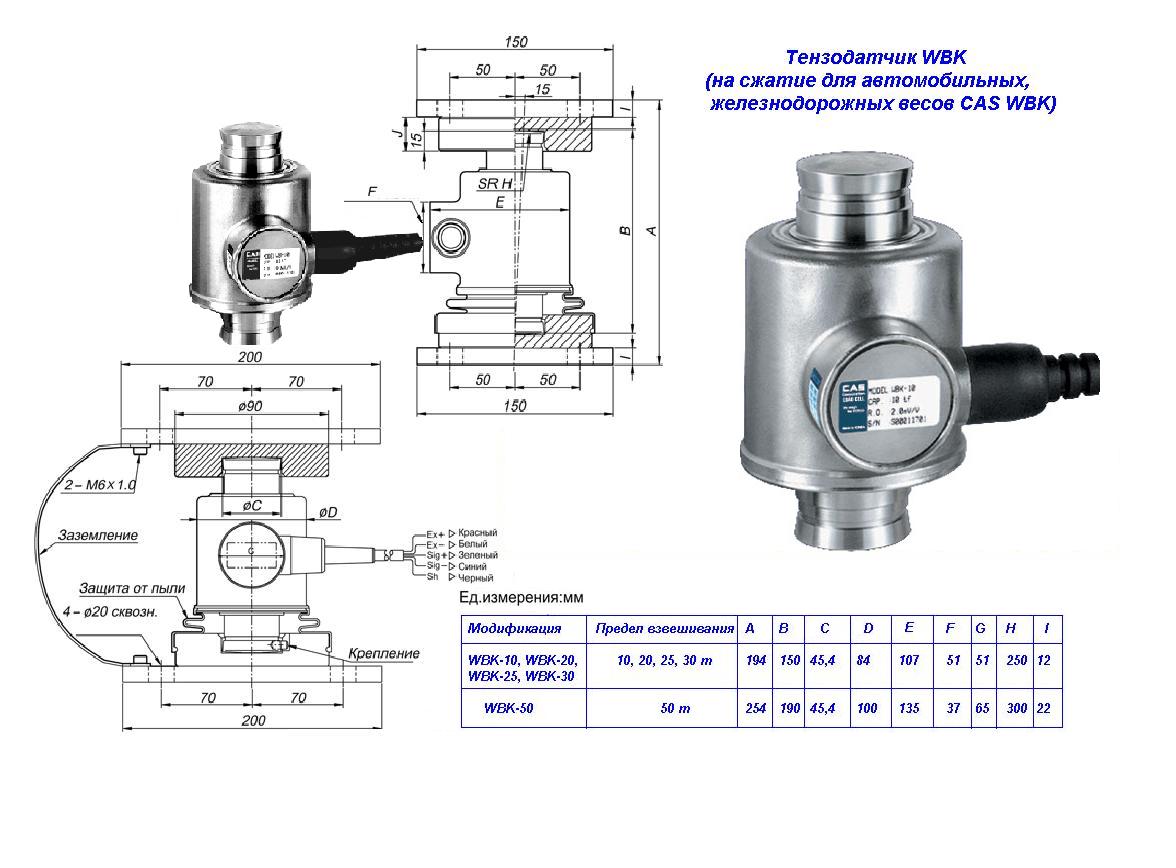

Тензодатчик CAS на сжатие типа WBK TL

Особенности конструкции:
- для установки автомобильных/железнодорожных весов;
- класс защиты IP68.
- высокая стойкость к внешнему воздействию
- материал: окрашенная сталь

Обозначение тензодатчика CAS типа WBK имеет вид: WBK-X1Т X2  где:
X1- максимальная нагрузка (Еmax) в тоннах (Т);
X2- L (если присутствует) – Входное и Выходное сопротивление 1000 Ом (1K), при отсутствии 350 Ом;
D - цифровой сигнал;
С (если присутствует) – Входное и Выходное сопротивление 700 Ом.

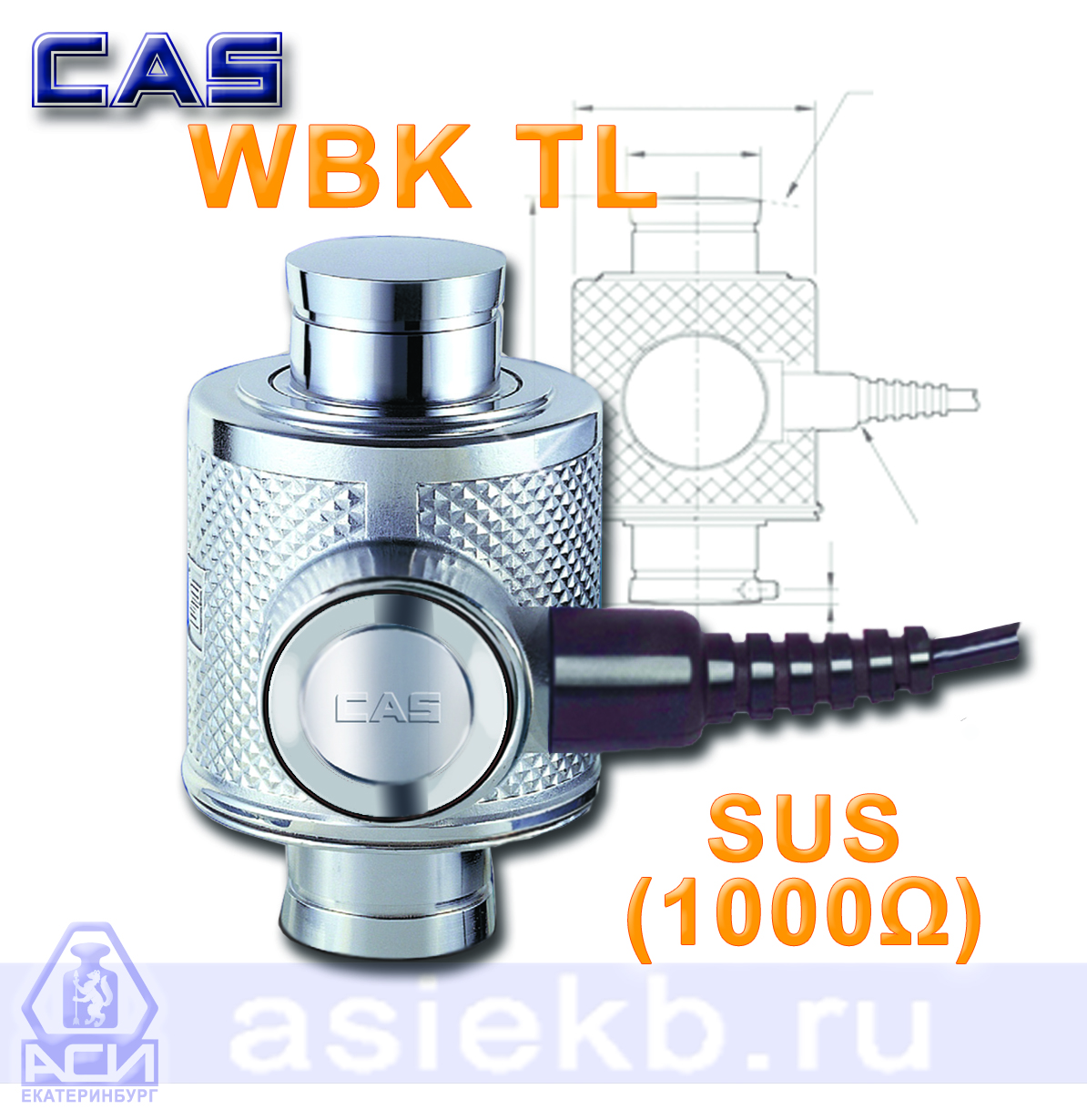

SUS (NR) - если присутствует, материал: нержавеющая сталь(для датчика WBK-TL).

Зарегистрирован в Госреестре средств измерений и допущен к применению в РФ



Технические характеристики тензодатчика WBK TL
Модель WBK-10TL WBK-20TL WBK-25TL WBK-30TL WBK-50TL
Максимальная нагрузка (Еmax), т    10    20    25    30    50
Предел допустимой нагрузки, % от Еmax                       150
Номинальный относительный выходной сигнал, мВ/В                        2
Напряжение питания, В                       10…15
Входное сопротивление, Ом                       1000 ± 10
Выходное сопротивление, Ом                       1000 ± 10
Исполнение                        IP 68
Класс точности по ГОСТ                        C3, C4*
Общая ошибка, %                        Для С3: 0.03
                       Для С4: 0.02
Повторяемость, %                        Для С3: 0.02
                       Для С4: 0.01
Ползучесть (30 мин), %                        Для С3: 0.03
                       Для С4: 0.017
Температурный дрейф нуля, %/10°C                        Для С3: 0.03
                       Для С4: 0.014
Температурный дрейф сигнала, %/10°C                        Для С3: 0.03
                       Для С4: 0.011
Пределы значения температуры, °C                        Для С3: -40 … +50
                       Для С4: -20 … +50
Масса, кг                         4          7,66
* при использовании в температурном диапазоне -20 ~ +40°C
