Вагонные весы РТВ-Д потележечное или поосное взвешивание в движении

Каталог: Вагонные весы
Весы вагонные РТВ для взвешивания в движении вагонов и поездов, предназначенные для потележечного или поосного взвешивания в движении порожних и груженых вагонов в составе без расцепки и поездов в целом с сухими сыпучими, твердыми, а также жидкими грузами.

НПВ - наибольший предел взвешиваемого вагона;
d - дискретность отсчета;
размер - длина тензометрического рельса.

ЗАПОЛНИТЬ ОПРОСНЫЙ ЛИСТ

Модель НПВ d Размеры, мм
РТВ-Д200-Х 200т 50кг 6250

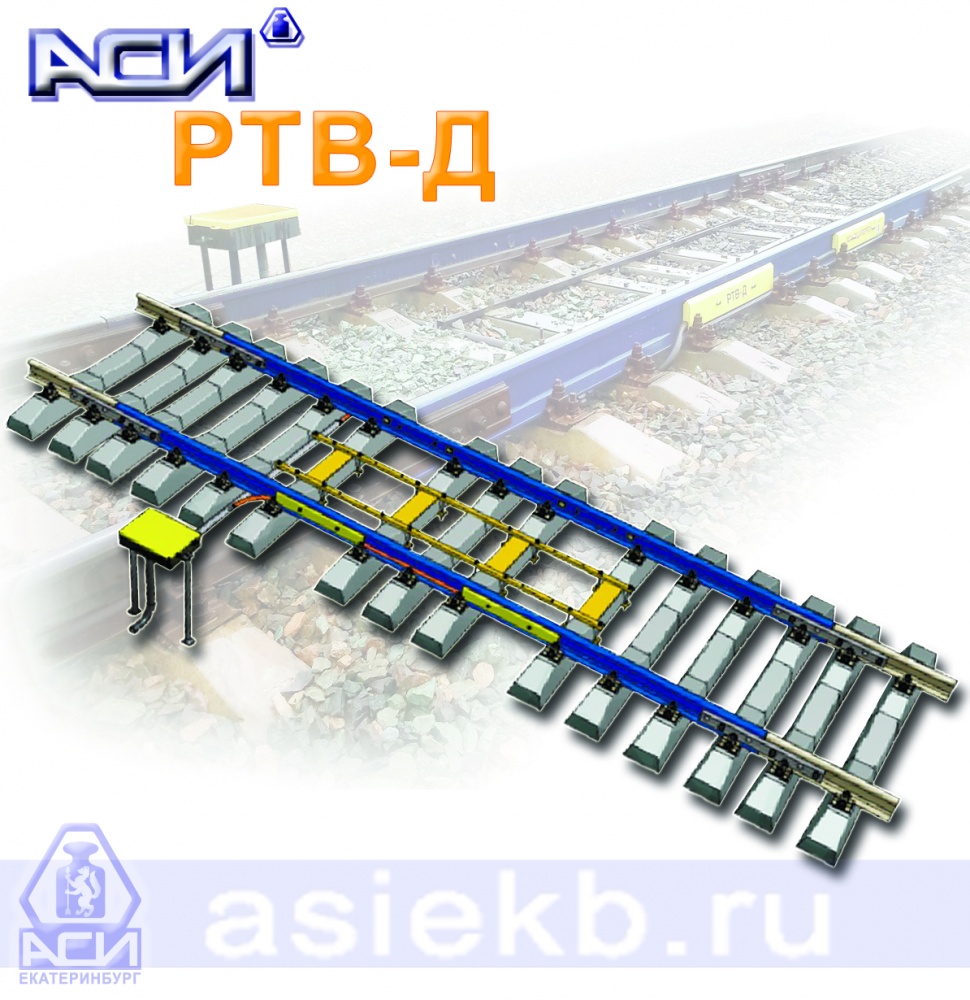

ВЕСЫ ВАГОННЫЕ «РТВ-Д»
Рельс тензометрический взвешивающий.
Весы предназначены для поосного и потележечного взвешивания в движении железнодорожных вагонов в составе без расцепки и составов в целом.
Весы применяются на предприятиях различных отраслей промышленности и транспорта.
Виды грузов – сухие сыпучие и твердые грузы, а также грузы с кинематической вязкостью не менее 59 мм2/с.

Обозначение весов модификации РТВ-[1] [2/3]-[4]-[5] ([6/7]; [8/9]; [10/11]; [12/13]; [14/15])
[1]    Режим взвешивания (С; Д; СД; Дв):
С - только статическое взвешивание (весы неавтоматического действия);
Д - только взвешивание в движении (до 20 км/ч);
СД - статическое взвешивание и взвешивание в движении;
Дв - для взвешивания в движении на высоких скоростях (до 90 км/ч);
[2]    Максимальная нагрузка (Мах) в режиме статического взвешивания, т
(100; 120; 150; 200; X - применяется к весам только для взвешивания в движении)
[3]   Максимальная нагрузка (Мах) при взвешивании в движении, т
(150; 200: X - применяется к весам только для статического взвешивания )
[4]    Обозначение числа поверочных интервалов (п) в режиме статического взвешивания, см. метрологические хар-ки (1-500; 2-750; 3-1000; 4-1500; 5-2000; 6-2400; 7-1200; 8-600; X - применяется к весам только для взвешивания в движении)
[5]   Количество пар ГПУ (1; 2; 3; 4; 5; 6; 7; 8)
[6-15]    Классы точности при взвешивании вагона/состава в целом в определенном диапазоне скорости: от 1-10 км/ч, 10-20 км/ч, 20-40 км/ч, 40-60, 60-90км/ч (0.2; 0.5; 1; 2; 5; X-не нормируется)
Пример записи весов: РТВ-Дв Х/200-Х-4 (2/1; 2/1; 2/2: 5/2: 5/2)

Метрологические характеристики
Модификация Мах, т Min, т d = е, кг
  РТВ-[1] 100/Х-5    100    1     50
  РТВ-[1] 100/Х-З    100    2   100
  РТВ-[11 100/Х-1    100    4   200
  РТВ-[1] 120/Х-6    120    1     50
  РТВ-[1] 120/Х-7    120    2   100
  РТВ-[1] 120/Х-8    120    4   200
  РТВ-[1] 150/Х-4    150    2   100
  РТВ-[1] 150/Х-2    150    4   200
  РТВ-[1] 200/Х-З    200    4   200

Особенности весов РТВ
-Весы рекомендованы к применению ОАО «Российские Железные Дороги»
-Кратчайшие сроки монтажа и ввода в эксплуатацию
-Установка весов за одну рабочую смену на железобетонные шпалы
-Высокие скорости взвешивания
-Эксплуатация в экстремальных условиях при высокой интенсивности грузопотоков
-Контроль распределения нагрузки по бортам и тележкам вагона
-Возможность установки на железнодорожных путях, оборудованных цепями СЦБ

Весы состоят из грузоприемного устройства (ГПУ), весоизмерительного устройства и программно-технического комплекса (ПТК) - АРМ весовщика (оператора).
ГПУ вагонных весов представляет собой рельсы тензометрические взвешивающие (ВР).
Весоизмерительное устройство состоит из весоизмерительных приборов промышленного исполнения.
ПТК - выполнен на основе персонального компьютера и устанавливается непосредственно в помещении оператора (весовщика).
Базовое программное обеспечение «АРМ «Весы вагонные» предназначено для автоматизации рабочих мест операторов вагонных весов для взвешивания в движении.
В режиме взвешивания, масса вагона определяется автоматически. Значение измеренной массы выводится в цифровом виде на монитор ПТК с указанием даты и времени взвешивания. Измеренная масса не подлежит корректировке, и хранится на жестком диске ПТК.

Оснащение весовых комплексов дополнительными системами автоматизации и контроля позволяет не только производить точный учет поступающей и отгружаемой продукции, но и создает основу для экономической безопасности предприятия.
Автоматизированные системы учета и контроля включают следующие программно-технические комплексы, работающие как самостоятельно, так и в любом сочетании, в зависимости от поставленной задачи:
-система видеонаблюдения с фиксацией кадров в момент взвешивания
-система управления движением
-система идентификации транспорта
-система распознавания номеров
-система автоматического взвешивания
-система сбора и передачи данных
-интеграция в системы СУБД верхнего уровня
Внедрение таких систем способствует уменьшению временных затрат на оформление грузов, снижению издержек, связанных с злоупотреблением и халатностью персонала, и предотвращению рисков нарушения производственного процесса.

ЗАПОЛНИТЬ ОПРОСНЫЙ ЛИСТ

Зарегистрированы в Госреестре средств измерений и допущены к применению в РФ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Пределы взвешивания:
- наибольший предел взвешивания (НПВ), т:  200
- наименьший предел взвешивания (НмПВ), т:  18
Дискретность отсчета (d), кг: 50
Скорость движения состава при взвешивании, км/ч: от 3 до 40*
Направление движения при взвешивании: двухстороннее
Параметры электрического питания весов от сети переменного тока:
- напряжение, В: 220
- частота, Гц: 50 ± 1
Потребляемая мощность, В⋅А, не более: 1000
Диапазон рабочих температур, °С:
- для ВР и прибора весоизмерительного :  от минус 40 до плюс 50
- для прочей аппаратуры: от плюс 10 до плюс 40
Длина ВР, мм: 6250
Масса весов, т, не более:. 3
Значение вероятности безотказной работы весов за 2000ч: 0,95
Средний срок службы весов, лет, не менее:10
Механическая износостойкость ВР, млн. циклов НР, не менее: 8

*-При взвешивании на скорости свыше 25 км/ч пределы  допускаемой погрешности весов равны удвоенному значению погрешностей.
