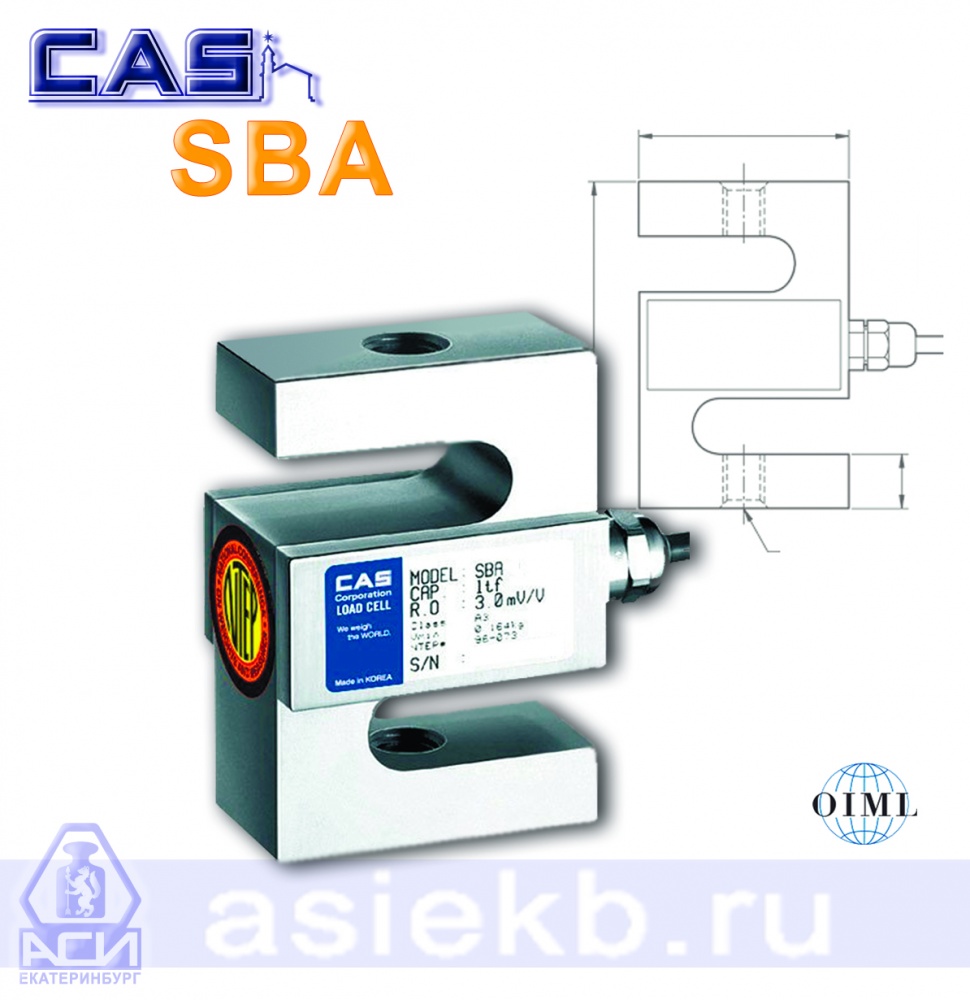

Тензодатчик SBA

Каталог: Тензодатчики S-образные
S-образные тензодатчики серии SBA из никелированной стали с номинальной нагрузкой 50кг, 100кг, 200кг, 500кг, 1т, 2т, 3т, 5т и могут выдерживать перегрузку в 1,5 раза т.е.150% к Emax. Датчики SBA обладают широким спектром применения, от подвесного оборудования до испытательных нагрузочных систем.
-Класс точности по ГОСТ Р 8.726-2010;
-Нагрузка: Еmax;
-Габаритные размеры: длина х ширина х высота.
Модель Класс Нагрузка Размеры, мм
SBA-50L С3 50кг 51x20x64
SВA-100L С3 100кг 51x20x64
SВA-200L С3 200кг 51x27x76
SВA-500L С3 500кг 51x27x76
SВА-1 С3 1000кг 51х33х76
SВА-2 С3 2000кг 77x33x108
SВА-3 С3 3000кг 77x33x108
SВА-5 С3 5000кг 77x33x108
 Тензодатчики CAS серии SBA

Особенности конструкции:
- одобрено OIML C3 (OIML R60);
- класс защиты IP65;
Кабель: 4-жильный с экранирующей оплеткой и изоляционной оболочкой из полиуретана
Материал: Конструкционная сталь.


Обозначение модификаций весоизмерительных датчиков SBA имеет вид SBA-X1X2, где:
X1 - обозначение максимальной нагрузки в тоннах.
X2 - L (если присутствует) - нагрузка X1 обозначена в килограммах.

Зарегистрирован в Госреестре средств измерений и допущен к применению в РФ
Модель SBA-
50L
SBA-
100L
SBA-
200L
SBA-
500L
SBA-1 SBA-2 SBA-3 SBA-5
Максимальная нагрузка (Еmах), кг 50 100 200 500 1000 2000 3000 5000
Класс точности по ГОСТ Р 8.726-2010 С3
Максимальное число повероч­ных интервалов, nmах 3000
Минимальная статическая на­грузка. (Emin), т 0
Номинальный относительный выходной сигнал при Еmах , мВ/В 3
Предел допустимой нагрузки (Elim), % от Еmах 150
Обозначение по влажности СН
Напряжение питания, В 10 ... 15
Входное сопротивление, Ом 400+3.5
Выходное сопротивление, Ом 350+3.5
Предельные значения температуры,°С -10 ... +40
Габаритные размеры, мм 51x20x64 51x27x76 51х33х
76
77x33x108
Масса, не более, кг 0.5 0.5 0.8 0.8 1.3 2 2 2
