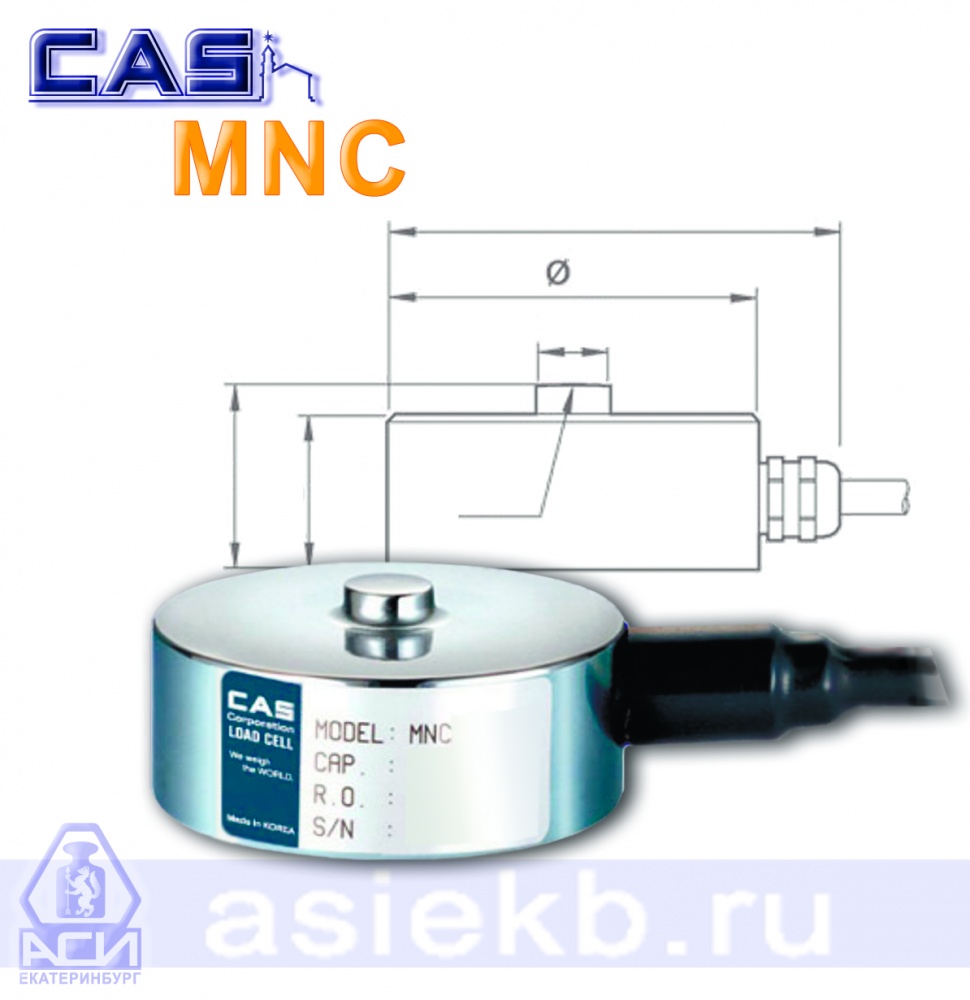

Тензодатчик MNC
Каталог: Тензодатчики низкопрофильные
Низкопрофильный весоизмерительный тензорезисторный датчик МNC, номинальным значением от 50кг до 20тонн. Вид нагрузки-сжатие.
-Класс точности по ГОСТ Р 8.726-2010;
-Нагрузка: Еmax;
-Размер: диаметр х длинна, высота.
-Нагрузка: Еmax;
-Размер: диаметр х длинна, высота.
| Модель | Класс | Нагрузка | Размеры, мм |
|---|---|---|---|
| MNC-20 | С1 | 20кг | Ø-51х68, h-25 |
| MNC-50 | C1 | 50кг | Ø-51х68, h-25 |
| MNС-100 | C1 | 100кг | Ø-51х68, h-25 |
| MNС-200 | C1 | 200кг | Ø-51х68, h-25 |
| MNС-500 | C1 | 500кг | Ø-51х68, h-25 |
| МNC-1 | С1 | 1т | Ø-51х68, h-25 |
| МNC-2 | C1 | 2т | Ø-51х68, h-25 |
| МNC-5 | C1 | 5т | Ø-98х115, h-40 |
| МNС-10 | С1 | 10т | Ø-598х115, h-45 |
| МNС-20 | С1 | 20т | Ø-118х135, h-50 |
Тензодатчики CAS серии MNC
Тензометрические датчики МNC типа шайба выполнены из нержавеющей или легированной стали (5т-20т).
Особенности конструкции:
- для установки в весовых системах: весовые дозаторы,а так же для взвешивания бункеров, емкостей и резервуаров;
- класс защиты IP67;
- 4-х жильный кабель с экранирующей оплеткой;
Обозначение тензодатчика CAS модификации MNC имеет вид: MNC-X1 где:
X1- максимальная нагрузка (Еmax) в тоннах;
Зарегистрирован в Госреестре средств измерений и допущен к применению в РФ
Тензометрические датчики МNC типа шайба выполнены из нержавеющей или легированной стали (5т-20т).
Особенности конструкции:
- для установки в весовых системах: весовые дозаторы,а так же для взвешивания бункеров, емкостей и резервуаров;
- класс защиты IP67;
- 4-х жильный кабель с экранирующей оплеткой;
Обозначение тензодатчика CAS модификации MNC имеет вид: MNC-X1 где:
X1- максимальная нагрузка (Еmax) в тоннах;
Зарегистрирован в Госреестре средств измерений и допущен к применению в РФ
Технические характеристики MNC
| Модель | MNC-1 | MNC-2 | MNC-5 | MNC-10 | MNC-20 |
| Максимальная нагрузка (Еmax), т | 1 | 2 | 5 | 10 | 20 |
| Класс точности по ГОСТ Р 8.726-2010 | С1 | ||||
| Максимальное число поверочных интервалов, nmax (Emax/ν) | 1000 | ||||
| Минимальная статическая на- грузка, (Emin), т | 0 | ||||
| Значение поверочного интервала, ν, кг | Еmах/nтах | ||||
| Минимальный поверочный интервал, νmin | Еmах/2000 | ||||
|
Номинальный относительный выходной сигнал при Еmах, мВ/В |
2 | ||||
| Доля от пределов допускаемой погрешности весов (рLC) | 0,7 | ||||
| Предел допустимой нагрузки (Elim), % от Еmах | 150 | ||||
| Обозначение по влажности | CH | ||||
| Напряжение питания, В | 10 ... 15 | ||||
| Входное сопротивление, Ом | 420+30 | ||||
| Выходное сопротивление, Ом | 350+3,5 | ||||
| Особые предельные значения температуры, °С | -20...+40 | ||||
| Габаритные размеры, мм | Ø 50 х 25 | Ø 98 х 40 | Ø 98 х 45 | Ø 118x50 | |
| Масса, не более, кг | 1 | 2,3 | 3,7 | ||
