Тензодатчик LS

Каталог: Тензодатчики низкопрофильные
Низкопрофильный весоизмерительный тензорезисторный датчик LS (LSU) номинальным значением 2, 3, 5,10, 20, (50, 100)тонн. Вид нагрузки растяжение-сжатие.
-Класс защиты;
-Нагрузка: Еmax;
-Размер: диаметр х длинна, высота.
Модель Класс Нагрузка Размеры, мм
LS-2A IP67 2T Ø-112х142, h-46
LS-3A IP67 3T Ø-112х142, h-46
LS-5A IP67 5T Ø-120х150, h-46
LS-10А IP67 10т Ø-138х170, h-60
LS-20А IP67 20т Ø-184х218, h-80
LS-50В IP67 50т Ø-200х235, h-90

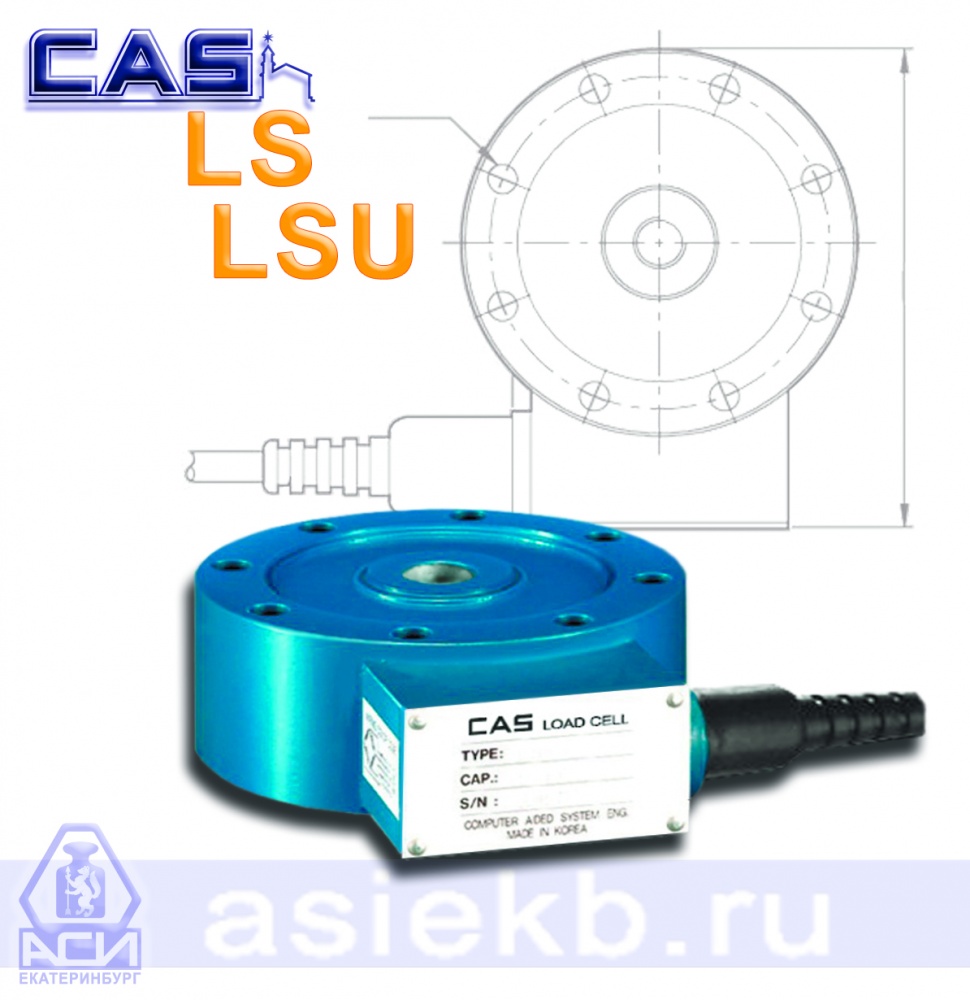

Тензодатчики CAS серии LS

Тензометрические датчики LS (LSU) типа шайба выполнены из стали и предназначены для использования в весовых системах (в дозаторах, взвешивание бункеров, емкостей).

Особенности конструкции:
- для установки в весовых системах: весовые дозаторы,а так же для взвешивания бункеров, емкостей и резервуаров;
- класс защиты IP67;
- 4-х жильный кабель с экранирующей оплеткой;

Обозначение тензодатчика CAS модификации LS имеет вид: LS-X1X2 или LSU-X1X2 где:
X1- максимальная нагрузка (Еmax) в тоннах;
X2- A, В(если присутствует)-класс точности.

Зарегистрирован в Госреестре средств измерений и допущен к применению в РФ
Технические характеристики LS

Модель   LS-2   LS-3   LS-5   LS-10   LS-20   LSU-50   LSU-100
Максимальная нагрузка (Емах), т    2    3    5    10    20    50    100
Габаритные размеры, мм 142х112
х46 		142х112
х46 		150х120
х46 		170х138
х60 		218х184
х80 		235х200
х60 		315х278х
х90
Масса, кг   2,88   2,88   3,36   6,00   8,40   11,80   30,60
Температурный дрейф, %/10°C
  -Нуля                             0,03    0,03
  -Сигнала                             0,03    0,03
Суммарная ошибка, %                             0,02    0,05
Повторяемость, %                             0,01    0,02
Ползучесть (30 мин.), %                             0,03    0,03
Значение поверочного интервала, ν, кг                                           Еmах/nmах
Наименьшее значение поверочного интервала, νmin                                           Еmах/6000
Номинальный относительный выходной сигнал при Еmах, мВ/В                                                 1,5
Коэффициент распределения pLC                                                 0,7
Обозначение по влажности                                                 CH
Рабочий коэффициент передачи (РКП), мВ/В                                            2,0 ± 0,005
Диапазон значения нуля, мВ/В                                               0 ± 0,2
Напряжение питания, В                                              10…15
Входное сопротивление, Ом                                             350 ± 3,5
Выходное сопротивление, Ом                                             350 ± 3,5
Особые пределы значения температуры, °C                                            -20 до +40
