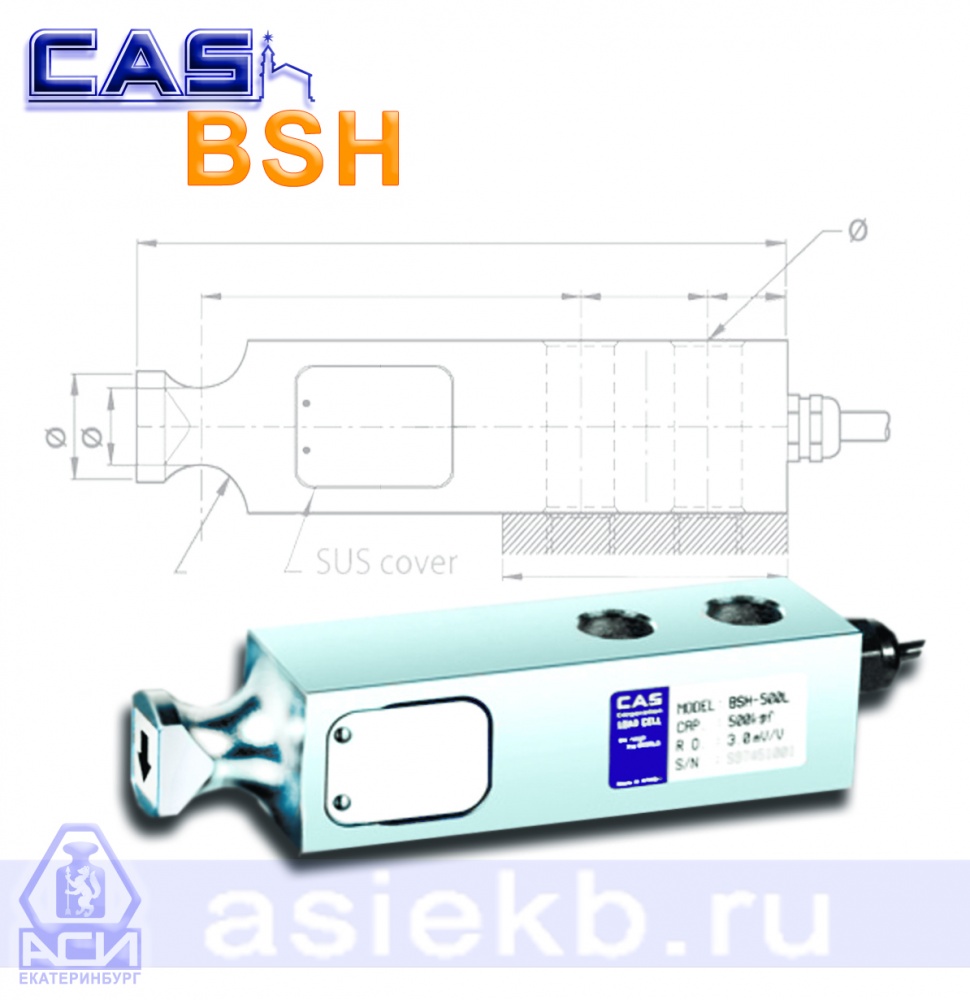

Тензодатчик BSH
Каталог: Тензодатчики на сдвиг/изгиб
Датчик весоизмерительный тензорезисторный серии BSH, тензодатчик консольного типа с пазовым исполнением и номинальной нагрузкой 500кг, 1т, 2т, 3т, 5т. Предназначены для использования в весах и весовых системах.
- Класс точности по ГОСТ Р;
- Нагрузка: Еmax;
- Габаритные размеры: длина х ширина х высота.
- Нагрузка: Еmax;
- Габаритные размеры: длина х ширина х высота.
| Модель | Класс | Нагрузка | Размеры, мм |
|---|---|---|---|
| ВSH-500L | С2 | 500кг | 130x32x32 |
Тензодатчики CAS серии BSH
Тензометрические датчики стальные консольного типа BSН обеспечивают измерения в полном диапазоне при прямой нагрузке.
Особенности конструкции:
- для установки в весовых системах: платформенные весы, весовые системы;
- класс защиты IP66;
- 4-х жильный кабель с экранирующей оплеткой;
- материал: никелированная сталь.
Обозначение тензодатчика CAS типа BSН имеет вид: BSH-X1X2 где:
X1- максимальная нагрузка (Еmax) в тоннах;
X2 - L(если присутствует) - нагрузка X1 обозначена в килограммах(500L).
Зарегистрирован в Госреестре средств измерений и допущен к применению в РФ
Тензометрические датчики стальные консольного типа BSН обеспечивают измерения в полном диапазоне при прямой нагрузке.
Особенности конструкции:
- для установки в весовых системах: платформенные весы, весовые системы;
- класс защиты IP66;
- 4-х жильный кабель с экранирующей оплеткой;
- материал: никелированная сталь.
Обозначение тензодатчика CAS типа BSН имеет вид: BSH-X1X2 где:
X1- максимальная нагрузка (Еmax) в тоннах;
X2 - L(если присутствует) - нагрузка X1 обозначена в килограммах(500L).
Зарегистрирован в Госреестре средств измерений и допущен к применению в РФ
Технические характеристики тензодатчика BSH
| Модель | BSH-500L | BSH-1 | BSH-2 | BSH-3 |
BSH-5 |
|||
| Максимальная нагрузка (Емах), кг | 500 | 1000 | 2000 | 3000 | 5000 | |||
| Габаритные размеры, мм | 130x32x32 | 172.5x38x38 | ||||||
| Масса, не более, кг | 0,9 | 2,7 | ||||||
| Класс точности по ГОСТ Р | С2 | |||||||
| Максимальное число поверочных интервалов, nмах (Emax/ν) | 2000 | |||||||
| Минимальная нагрузка, (Emin), т | 0 | |||||||
| Значение поверочного интервала, ν, кг | Еmах/nmах | |||||||
| Наименьшее значение поверочного интервала, νmin | Еmах/6025 | |||||||
| Номинальный относительный выходной сигнал при Еmах, мВ/В | 3 | |||||||
| Коэффициент распределения pLC | 0,7 | |||||||
| Класс влагостойкости | CH | |||||||
| Напряжение питания, В | 10 ... 15 | |||||||
| Входное сопротивление, Ом | 350±3,5 | |||||||
| Выходное сопротивление, Ом | 350±3,5 | |||||||
| Диапазон рабочих температур, °С | -10 ... +40 | |||||||
