Тензодатчик BCH

Датчики одноточечный тензорезисторный серии BCH, консольного типа, алюминиевый, весоизмерительный, с номинальной нагрузкой 500кг, 1т, 1.5т, 2т, применяется в весовых системах для взвешивания емкостей.

- Класс защиты;
- Нагрузка: Еmax;
- Габаритные размеры: длина х ширина х высота.

Модель	Класс	Нагрузка	Размеры, мм
BCH-500L	IP65	500кг	176х76х125
BCН-1	IP65	1000кг	176х76х125
BСН-1.5	IP65	1500кг	176х76х125
ВСН-2	IP65	2000кг	176х76х125

Тензодатчики CAS серии BCH

Тензометрические датчики ВСН алюминиевые, консольные, одноточечные, предназначены для измерения и преобразования воздействующей на датчик силы в аналоговый электрический измерительный сигнал.

Особенности конструкции:
- для установки в весовых системах (поперек, вдоль датчика для платформ до 1200х1200мм);
- класс защиты IP65;
- 4-х жильный кабель с экранирующей оплеткой и длинной до 3м;
- материал: анодированный алюминий.

Обозначение тензодатчика CAS типа BСH имеет вид: BCH-X₁X₂ где:
X₁- максимальная нагрузка (Е_max) в тоннах (1т, 1.5т, 2т).
X₂- L (если присутствует) нагрузка X₁ обозначена в килограммах(500кг).

Технические характеристики тензодатчика BCH

Модель	BCH-500L	BCH-1	BCH-1.5	BCH-2
Максимальная нагрузка (Emax), кг	500	1000	1500	2000
Рабочий коэффициент передачи (РКП), мВ/В	2,0 ± 0,2
Диапазон значения нуля, мВ/В	0 ± 0,1
Суммарная ошибка, %	0,03
Повторяемость, %	0,01
Ползучесть (30 мин.), %	0,03
Температурный дрейф, %/10°C
-Нуля	0,028
-Сигнала	0,014
Напряжение возбуждения, В
-Рекомендуемое	10
-Максимальное	15
Сопротивление, Ом
-Входное	400 ± 20
-Выходное	350 ± 3,5
Безопасная перегрузка, % НПВ	150
Рабочий диапазон температур, °C	-10 до +40
Масса, не более, кг	4,0

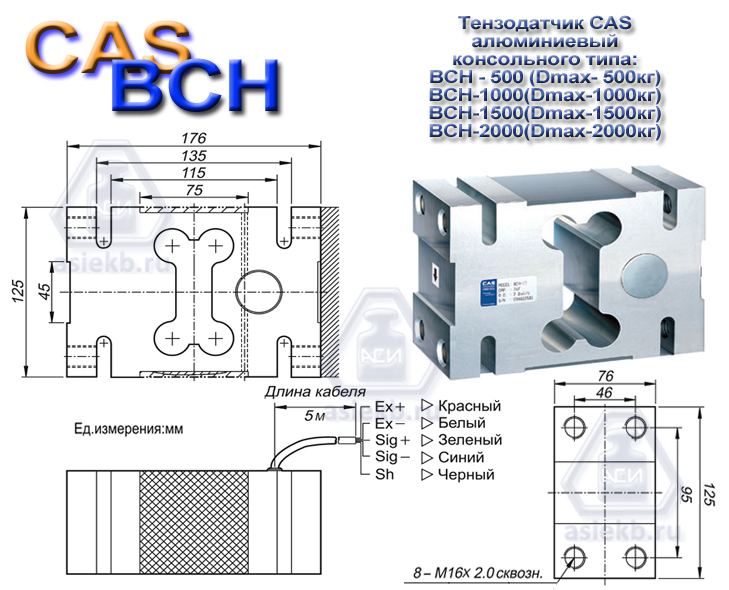

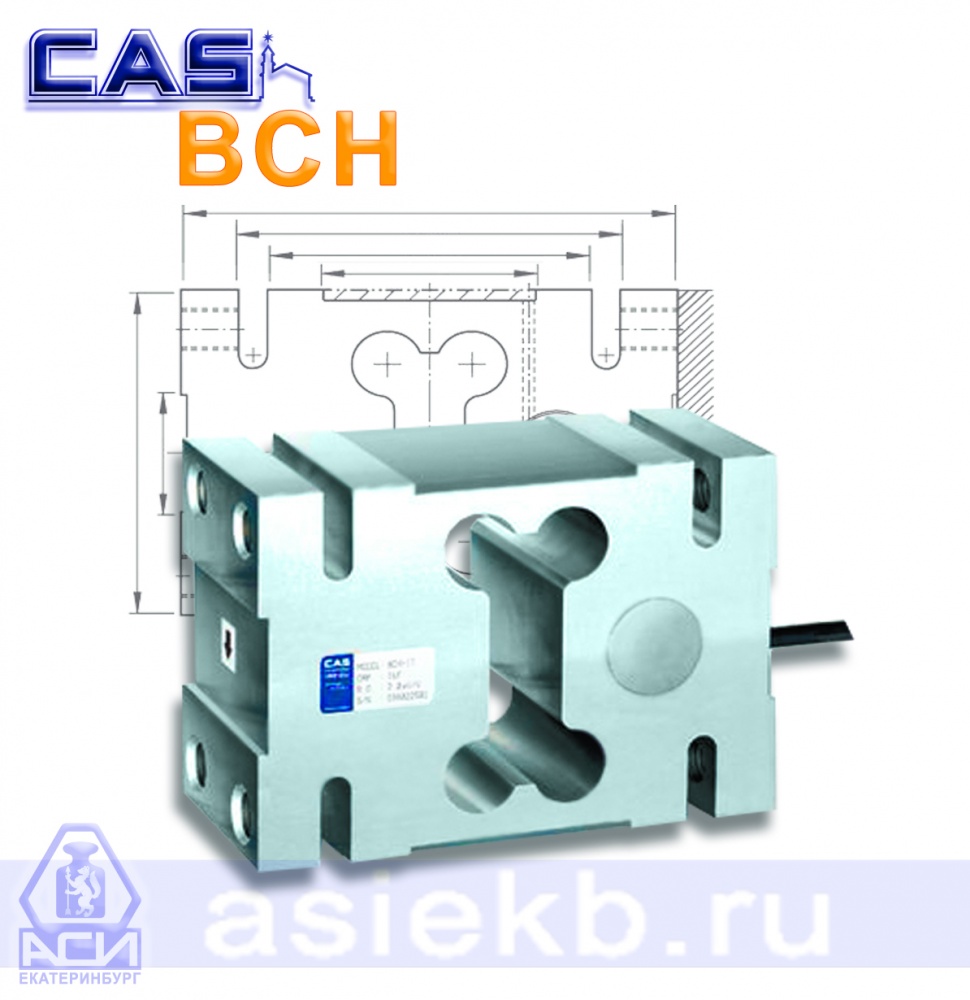

CAS BCH.jpg
