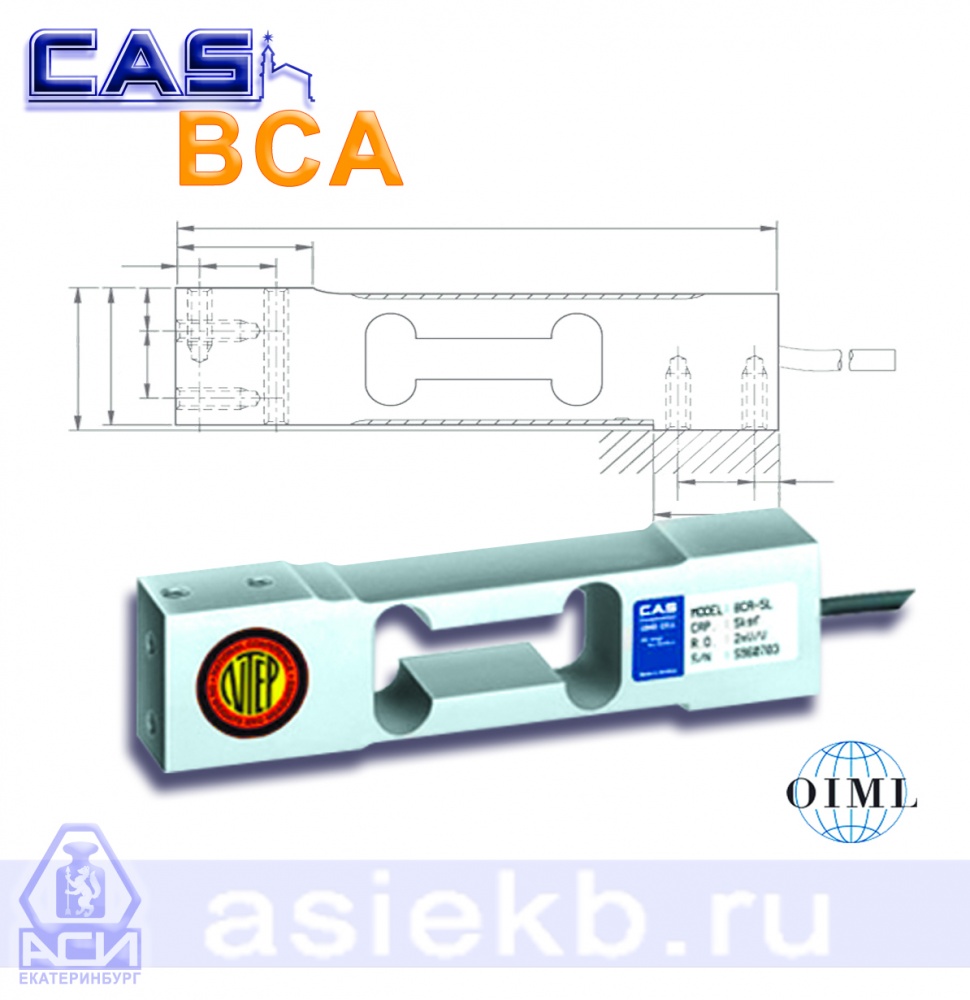

Тензодатчик BCA

Датчик одноточечный тензорезисторный серии BCА, консольного типа, алюминиевый, весоизмерительный, с номинальной нагрузкой 5,10,15, 20, 30, 50, 75, 100кг, применяется в весах и контрольно-весовых системах.

- Класс точности по ГОСТ Р;
- Нагрузка: Еmax;
- Габаритные размеры: длина х ширина х высота.

Модель	Класс	Нагрузка	Размеры, мм
BCA-5L	С3	5кг	150х25х40
ВСA-10L	С3	10кг	150х25х40
ВСA-15L	С3	15кг	150х25х40
ВСA-20L	С3	20кг	150х25х40
ВСA-30L	С3	30кг	150х25х40
ВСA-50L	С3	50кг	150х25х40
ВСA-75L	С3	75кг	150х25х40
ВСА-100L	С3	100кг	150х25х40

Тензодатчики CAS серии BCА
Тензометрические датчики BCА алюминиевые, одноточечные, предназначены для измерения и преобразования воздействующей на датчик силы в аналоговый электрический измерительный сигнал.

Особенности конструкции:
- для установки в весах и весовых системах;
- класс защиты IP65;
- 4-х жильный кабель с экранирующей оплеткой;
- материал: анодированный алюминий.

Обозначение тензодатчика CAS типа BСА имеет вид: BCА-X₁L где:
X₁- максимальная нагрузка (Е_max) в килограммах (5, 10, 15, 20, 30, 50, 75, 100).

Зарегистрированы в Госреестре средств измерений и допущен к применению в РФ

Технические характеристики тензодатчика BCА

Модель	BCA-5	BCA-10	BCA-15	BCA-20	BCA-30	BCA-50	BCA-75	BCA-100
Максимальная нагрузка (Emax), кг	5	10	15	20	30	50	75	100
Рабочий коэффициент передачи (РКП), мВ/В	2,0 ±0,2
Диапазон значения нуля, мВ/В	0 ±0,1
Класс точности	C3 (OIML)
Суммарная ошибка, %	0,02
Повторяемость, %	0,01
Ползучесть (30 мин.), %	0,017
Температурный дрейф, %/10°C
-Нуля	0,014
-Сигнала	0,011
Напряжение возбуждения, В
-Рекомендуемое	10
-Максимальное	15
Сопротивление, Ом
-Входное	400 ±20
-Выходное	350 ±3,5
Безопасная перегрузка, % НПВ	150
Рабочий диапазон температур, °C	от -10 до +40
Масса, не более, кг	0,33
