Прибор преобразователь серии WTM
Каталог: Система индикации
Весовой индикатор аналого-цифровой преобразователь серии WTM (-200, -201, -500, -501) обладает высокой точностью измерения с различными интерфейсами связи, RS - 485, Аналоговый выход, Внешний ввод/вывод, Ethernet и широким набором дополнительных опций, применяется в весах и подходит для высокоскоростного дозирования и взвешивания в движении.
-Весовой преобразователь WTM-200 (RS-485, г/р-103x126x40мм,CAS);
-Весовой преобразователь WTM-500 (RS-485, LED, 6ц/h-8мм, г/р-103x126x40мм,CAS);
-Весовой преобразователь WTM-201 (RS-485, 2вх./4вых,CAS);
-Весовой преобразователь WTM-501 (RS-485, LED, 6ц/h-8мм, 2вх./4вых, г/р-103x126x40мм,CAS).Опции к WTM:
- Modbus TCP/IP (T)
Терминал весоизмерительный WTM-200, WTM-500, WTM-201, WTM-501
Зарегистрирован в Госреестре средств измерений и допущен к применению в РФ
Высокоскоростной аналого-цифровой преобразователь с RS-232/485 ModBus RTU и индикацией, с креплением на DIN-рейку или стенд. Подходит для высокоскоростного дозирования и взвешивания в движении (до 300 измерений в секунду).
• Маленькие габариты;
• Светодиодный дисплей с 6 цифрами (высота: 8 мм);
• Удобная съемная колодка с винтовыми клеммами;
• Внешняя разрешающая способность до 1/10000(OIML);
• Возможность подключения до 8 датчиков (5В, 350Ω);
• Светодиодный дисплей с 6 цифрами (высота: 8 мм);
• Удобная съемная колодка с винтовыми клеммами;
• Внешняя разрешающая способность до 1/10000(OIML);
• Теоретическая калибровка(без груза);
• Различные интерфейсы;
- RS 485 (MODBUS RTU);
- для WTM - 201 / 501: Внешний ввод/вывод (2 внешних входа / 4 выхода);
- для WTM - 201 / 501: Аналоговый выход (по току 0~20mA, 0~24mA, 4~20mA или по напряжению 0~5В, 0~10В, ±5В, ±10В);
- (Опция) Ethernet.
• Различные интерфейсы;
- RS 485 (MODBUS RTU);
- для WTM - 201 / 501: Внешний ввод/вывод (2 внешних входа / 4 выхода);
- для WTM - 201 / 501: Аналоговый выход (по току 0~20mA, 0~24mA, 4~20mA или по напряжению 0~5В, 0~10В, ±5В, ±10В);
- (Опция) Ethernet.
Технические характеристики WTM
| Назначение | Аналого-цифровой преобразователь | |||
| Модель | WTM-200 | WTM-201 | WTM-500 | WTM-501 |
| Класс точности | II, III или IV | |||
| Число разрядов индикатора | - |
6 цифр, (высота символов 8мм) |
||
| Тип измерения | аналого-цифровой | |||
| Напряжение возбуждения | 5В DC | |||
| Диапазон рабочих температур, °C | -10 ~ +40 | |||
| Тип дисплея | - | светодиодный (LED) | ||
| Интерфейс | RS-485 |
RS-485 аналоговый выход внешний вх*2 / вых*4 |
RS-485 |
RS-485 аналоговый выход HART внешний вх*2 / вых*4 |
| Количество подключаемых тензодатчиков | до 8 датчиков (350 Ом) | |||
| Метод преобразования | аналого-цифровой | |||
| Скорость АЦП | 5-1600 раз/с | |||

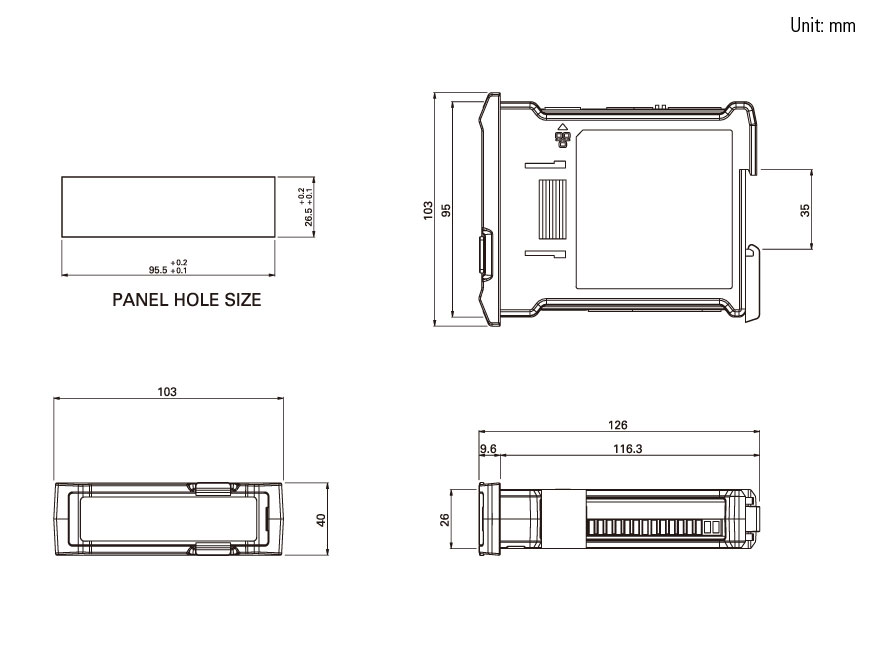

| Габаритные размеры, мм | 103 х 126 х 40 (Ш х Г х В) | |||
