Весоизмерительный терминал WE2111
Каталог: Система индикации
Цифровой весовой индикаторный модуль WE2111 с интерфейсами нового поколения соответствует самым высоким промышленным требованиям для коммерческого использования. Стандартное исполнение прибора, включающее интерфейсы USB и Ethernet, удовлетворяет всем современным нормам и директивам.
Преимущества вариантов исполнения прибора описаны в описании, опции к индикаторному модулю заказываются отдельно.
Преимущества вариантов исполнения прибора описаны в описании, опции к индикаторному модулю заказываются отдельно.
Артикул заказа весоизмерительного прибора WE2111:
1-WE2111 (индикаторный модуль WE2111, напряжение питания 12-24В постоянного тока, интерфейсы USB, Ethernet и RS-485/RS-232, 10000 делений);

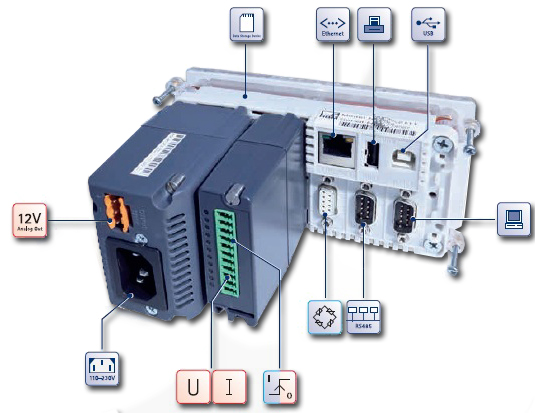

Опции к 1-WE2111(заказываются отдельно):
1-WE2111-AC (Блок питания 110 ... 240 В);
1-WE2111-ZS (Съемный модуль 8 цифровых входов или выходов, произвольно конфигурируемый);
1-WE2111-ZCC (Съемный модуль 4 ... 20 мА, 0 ... +10 В и 2 входа или выхода, произвольно конфигурируемый);
1-WE2111-R2 (Съемный модуль с изолированным интерфейсом RS-232);
1-WE2111-R4 (Съемный модуль с изолированным интерфейсом RS-485);
1-WE2111-ZT (Настольный штатив);
1-WE2111-ZH (Корпус IP65, нержавеющая сталь).
1-WE2111 (индикаторный модуль WE2111, напряжение питания 12-24В постоянного тока, интерфейсы USB, Ethernet и RS-485/RS-232, 10000 делений);
Опции к 1-WE2111(заказываются отдельно):
1-WE2111-AC (Блок питания 110 ... 240 В);
1-WE2111-ZS (Съемный модуль 8 цифровых входов или выходов, произвольно конфигурируемый);
1-WE2111-ZCC (Съемный модуль 4 ... 20 мА, 0 ... +10 В и 2 входа или выхода, произвольно конфигурируемый);
1-WE2111-R2 (Съемный модуль с изолированным интерфейсом RS-232);
1-WE2111-R4 (Съемный модуль с изолированным интерфейсом RS-485);
1-WE2111-ZT (Настольный штатив);
1-WE2111-ZH (Корпус IP65, нержавеющая сталь).

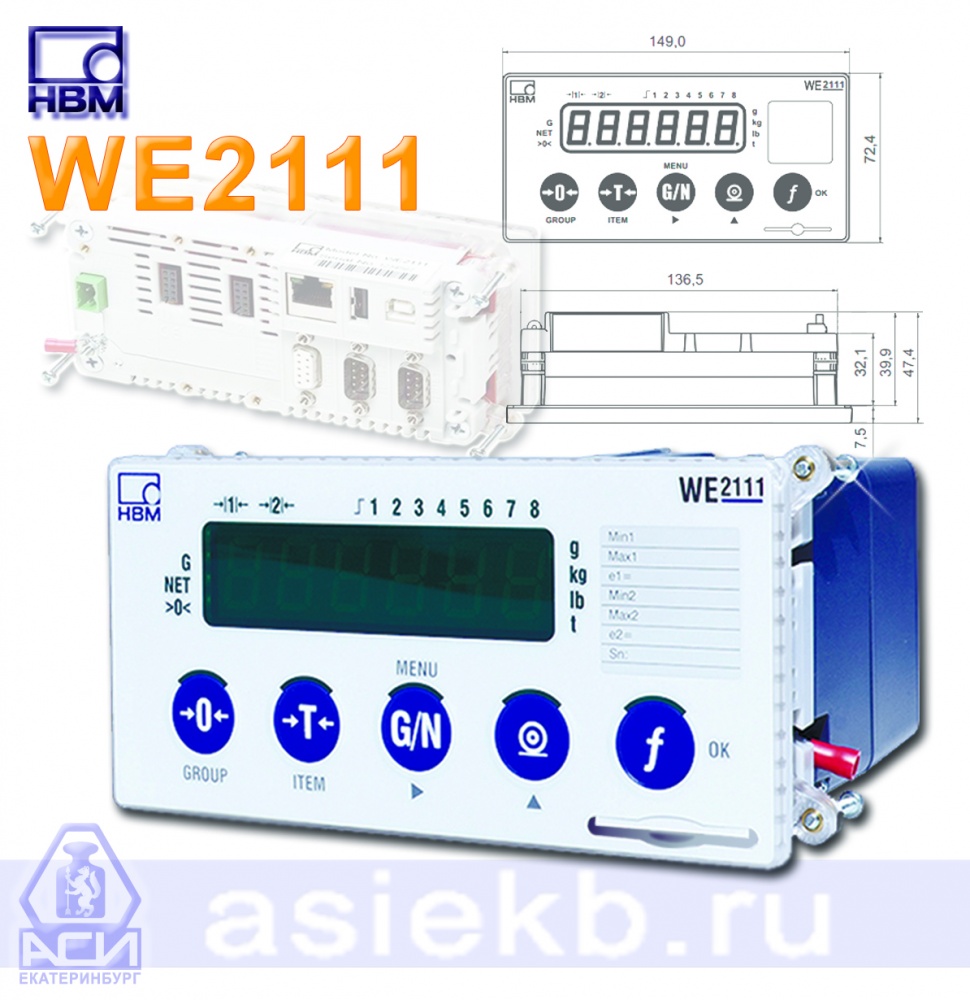

Цифровой весоизмерительный прибор WE2111
1-WE2111 это индикаторный модуль WE2111 с напряжением питания 12-24В постоянного тока, имеющий интерфейсы USB, Ethernet и RS-485/RS-232, и классом точности по OIMLR 76: 10000 делений.Интерфейсы Ethernet и USB нового поколения обеспечивают простую интеграцию прибора в системы вышестоящего уровня. Части внутреннего программного обеспечения прибора, не отвечающие за работу в режиме коммерческого использования, возможно официально обновлять через USB интерфейс. При этом обеспечивается последовательное соблюдение строгих современных норм и директив (последние требования WELMEC, директива 2009/23/EC).
Дополнительным преимуществом прибора является запоминающее устройство для хранения данных коммерческого режима использования. Оно обеспечивает надежное подтверждение весовых данных в соответствии с законодательными требованиями и, тем самым, документированное качество измерений. Данный прибор компании HBM устанавливает новые стандарты точности и функциональности.
Особенности WE2111
- отчёт об испытаниях OIML до 10000d
- множество диапазонов / множество интервалов, до 2 х 3000d
- до 16 тензодатчиков 350 Ом
- Брутто, Нетто, Тара, Печать
- интерфейсы Ethernet, USB и RS-485/RS-232
- подходит для установки в корпусе, монтируемом на панели с размерами по DIN 43700
- питание 12 … 24 В постоянного тока или опция: 110 … 240 В переменного тока
WE2111-AC
Возможность применения во всех регионах мира за счет использования блока питания с универсальным входом от 110 до 230 В переменного тока, дополнительный выход 12C постоянного тока;
WE2111-ZS
Управление автоматическими процессами взвешивания посредством сменного модуля с 8 цифровыми входами/выходами;
WE2111-ZCC
Регулирование или управление дополнительными процессами вышестоящего уровня;
WE2111-R2 или R4
Защита от электромагнитных помех и синфазной составляющей благодаря интерфейсам с гальванической развязкой;
WE2111-ZT
Малозатратная и быстрая сборка в условиях офиса;
WE2111-ZH
Возможность промышленного применения благодаря корпусу из нержавеющей стали.
Можно использовать два модуля или модуль с блоком питания переменного тока (два слота расширения). Блок питания содержит дополнительный выход 12В для цифровых входов/выходов.
Зарегистрирован в Госреестре средств измерений и допущен к применению в РФ
Технические характеристики
| Тип | WE2111 | |
| Класс точности по OIML R76 (Class III, IIII) | d | 10000; множество диапазонов/множество интервалов 2*3000 |
| Входная чувствительность | мкВ/e | ≥ 0,2 (0,5 OIML R76) |
| Диапазон измерения | мВ/В | 0 … 3 |
| Настройка нуля | мВ/В | ± 2 |
| Единицы измерения |
|
г, кг, т, фунт |
| Макс. кол-во тензодатчиков |
|
16 х 350 Ом |
| Напряжение питания тензодатчиков (испытание корот. замыканием) | В | 5 (пост. ток) |
| Подключение тензодатчиков |
|
6- или 4-проводная схема |
| Допустимая длина кабеля по OIML R76 | м/мм2 |
3000d: ≤755 6000d: ≤378 10000d: ≤227 |
|
|
|
|
| Линеаризация |
|
5 точек |
| Скорость обмена данными (без фильтра) | Гц | 10 / 12,5 / 15 / 20 / 25 / 30 / 50 / 60 / 100 |
| Цифровой ФНЧ |
|
1 / 1 … 1/ 200; среднее значение с плав. точкой |
| Отслеживание нуля, настраиваемое | дел/с | откл., 0,5 … 5 |
| Индикация простоя, настраиваема | дел/с | откл., 0,5 … 25 |
|
|
|
|
| Последовательный интерфейс 1 |
|
Полнодуплексный RS-232 или RS-485 (4-проводный) |
| Последовательный интерфейс 2 |
|
RS-232 или TxD с DTR |
| Опция WE2111-R2 |
|
Полнодуплекс. RS-232, изолированный |
| Опция WE2111-R4 |
|
Полнодуплекс. RS-485 (4-проводный), изолированный |
| Длина кабеля | м |
|
| RS-422 | ≤ 25 | |
| RS-485 | ≤ 1000 | |
| Скорость обмена данными, настраиваемая | Бод | 300 … 115200 |
| Интерфейс протоколов Ethernet |
|
TCP/IP, HTTP, DHCP |
| Интерфейс USB (USB 2.0, USB Host, макс. 0,5 А) |
|
клавиатура, принтер, дополнительная память |
| Память данных (DSD) |
|
WELMEC 2.5 и 7.2 |
|
|
|
|
| Подключение постоянного тока | В | 12 … 24 |
| Доп. подключение сетевого напряжения перем. тока | В | 110 … 240 (50 … 60 Гц) |
| Макс. потребляемая мощность (WE2111-AC) | ВА | 10 |
|
|
|
|
| Ном. диапазон температур | 0С | -10 … +40 |
| Раб. диапазон температур | 0С | -10 … +60 |
| Диапазон температур хранения | 0С | -40 … +70 |
| Отн. влажность, без конденсата |
|
|
| Ном. диапазон | % | 20 … 85 |
| Хранение | % | 10 … 90 |
|
|
|
|
| Индикатор |
|
6-символьный светодиодный, зеленый |
| Высота символа | мм | 14 |
| Индикатор состояния |
|
Ноль, Брутто, Нетто, Единица, Диапазон измерения, Предельные значения |
| Кнопки |
|
мембранная клавиатура с 5 кнопками и светодиодным индикатором, сзади переключатель калибровки с изолирующим покрытием |
| Размеры без модулей | мм | 149 х 72 х 48 |
| Размеры с блоком питания (опция) | мм | 149 х 72 х 125 |
| Размеры панели по DIN 43 700 | мм | 138 x 68 |
| Вес, ориент. | кг | 0,4 |
| Степень защиты по IEC 529 |
|
IP20 |
| Степень защиты лицевой панели по IEC 529 |
|
IP66 |
| Материал корпуса |
|
поликабонат, ABS, EPDM |
| Доп. цифровые входы/выходы (WE2111-ZS) |
|
8 входов или выходов (изолированные, произвольно конфигурируемые) |
| Опорный уровень |
|
Брутто, Нетто, Ноль, Простой, Ошибка |
| Макс. напряжение | В | 30 (пост. ток) |
| Макс. ток | мА | 400 |
| Функции входов |
|
Кнопки, Блок, Сумма, Пик, Хранение |
| Входное напряжение для высокого уровня | В | ≥ 8 (пост. ток) |
| Входное напряжение для низкого уровня | В | ≤ 3 (пост. ток) |
|
|
|
|
| Доп. комбикарта (WE2111-ZCC) |
|
4 … 20 мА или 0 … +10 В (изолированные) и 1 вход, 2 выхода |
| Выходная скорость (минимум) | Гц | 400 |
| Сопротивление нагрузки 0 … +10 В | Ом | ≥ 2000 |
| Сопротивление нагрузки 4 … 20 мА | Ом | ≤ 600 |
| Разрешение | Бит | 16 |
| Цифровые входы/выходы |
|
2 электрически изолированных входа/выхода как с WE2111-ZS |
