Платформенные низкопрофильные пандусные весы 4D-LA

Каталог: Платформенные весы
Весы платформенные низкопрофильные 4D-LA со встроенными пандусами, обеспечивающие легкий въезд на весы. Весы 4D-LA предназначены для взвешивания грузов от 1 до 2-х тонн, расположенных на тележках или перемещаемых путем закатывания.

НПВ - наибольший предел взвешивания;
d - дискретность;
размер рабочей части платформы-длина х ширина.

Модель НПВ d Размеры, мм
Becы 4D-LA-10/10-1000 платформа 1000кг 200г 1000х1000
Becы 4D-LA-15/12-1000 платформа 1000кг 200г 1500х1200
Beсы 4D-LA-10/10-1500 платформа 1500кг 500г 1000х1000
Bеcы 4D-LA-15/12-2000 платформа 2000кг 500г 1500х1200

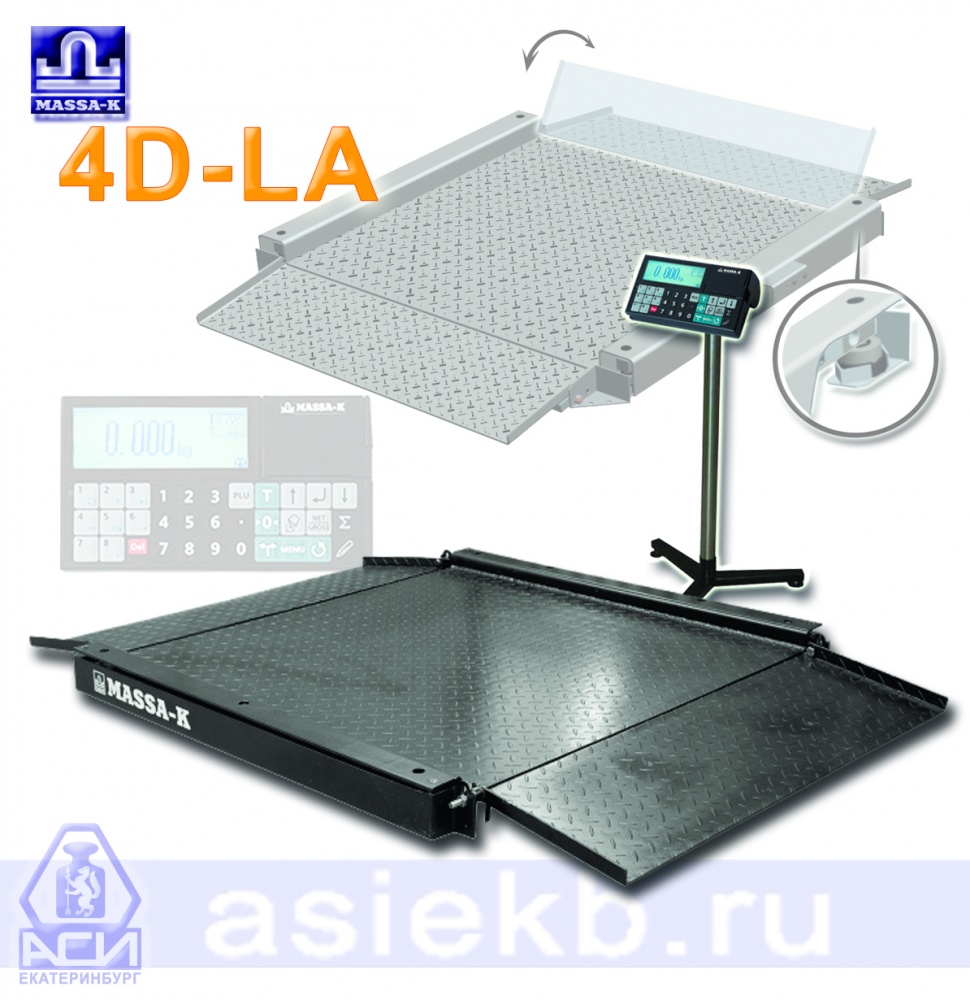

Весы платформенные 4D-LA низкопрофильные со встроенными пандусами

Конструкция весов 4D-LA выполнена с двукратным запасом прочности, что позволяет избежать деформации платформы при перегрузе, а также обеспечивает сохранность платформы при многократном заезде складской тележки на весы.
Все взвешивающие модули весов 4D-LA могут использоваться в жестких условиях эксплуатации, связанных с повышенной влажностью и запыленностью (степень защиты по ГОСТ-IP68). Производителем гарантируется заявленная точность взвешивания при эксплуатации в диапазоне температур от -30°С до +40°С. Кабель связи терминала с платформой обеспечен гофрозащитой.
Платформенные весы серии 4D-LA состоят из взвешивающего модуля (платформы) и терминала.
Обозначение весов имеет вид: 4D-Х1-X2-Х3-Х4, где
4D - обозначение типа;
Х1-вариант исполнения грузоприемного устройства (B, U, LA, LM, P, PM, L);
  .S-(если присутствует) материал платформы из нержавеющей стали;
Х2 - вариант размера (10/10, 15/12) грузоприемного устройства (10-1000мм; 12-1200мм; 15-1500мм);
Х3 - максимальная нагрузка, кг;
Х4 - вариант исполнения терминала (A, АВ, RА, RL, RP, R2P);

По умолчанию в комплектации платформенных  весов 4D поставляется терминал модификации А (c LED дисплеем), по желанию заказчика производитель может заменить и скомплектовать весы с другой моделью из предложенных вариантов терминалов: A, A(RUWE), АВ, AB(RUWE), , RP, R2P, RL, R2L ("Масса-К").

Особенности весового модуля 4D:
-Степень защиты по ГОСТ 14254: IP68
-Диапазон рабочих температур платформы: от -30°С до +40°С
-Выборка массы тары во всем диапазоне взвешивания
-4 цифровых весоизмерительных датчика из нержавеющей стали. Электронные -узлы залиты водостойким герметиком.
-Кабель с гофрозащитой для подключения терминала в комплекте

Зарегистрированы в Госреестре средств измерений и допущены к применению в РФ

Опции:
-

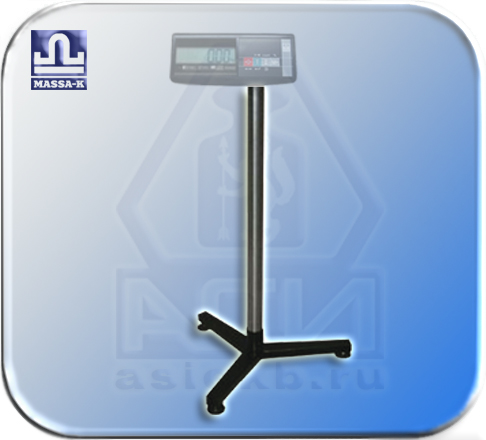

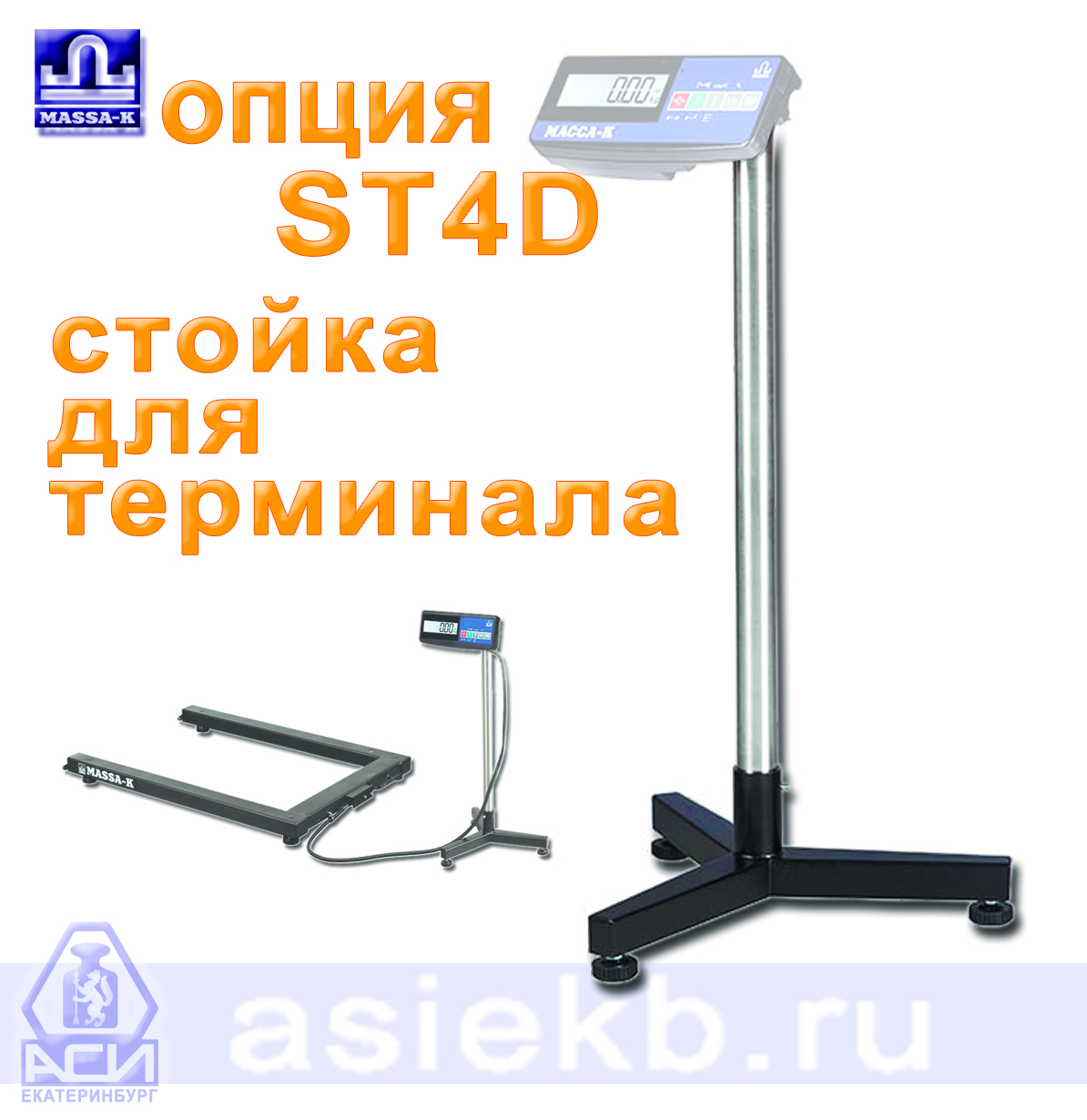

Стойка ST4D для индикатора;
-

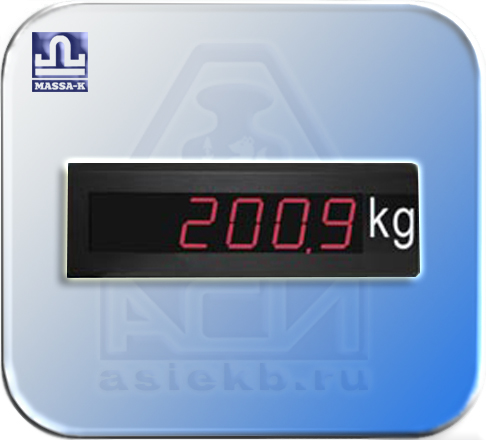

Промышленный LED индикатор DI4D.W к терминалам A, AB.

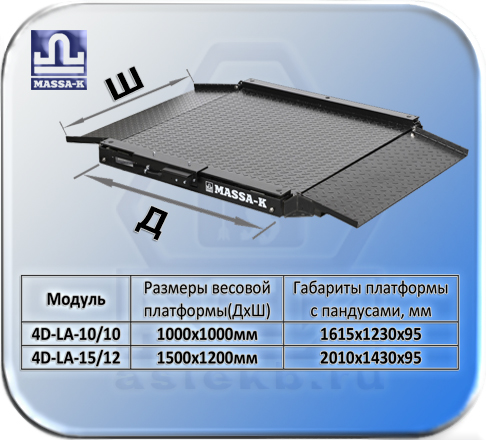

Технические характеристики низкопрофильных весовых платформ 4D-LA
Модель НПВ*, кг  НмПВ**, кг d***, г  Размеры весовой
платформы, мм
  Габариты платформы
 с пандусами, мм
Масса модуля
взвешивающего,кг
(нетто/брутто)
4D-LA-10/10-1000   1000    4   200   1000х1000         1615х1230х95      103/112
4D-LA-10/10-1500   1500   10   500
4D-LA-15/12-1000   1000    4   200   1500х1200         2010х1430х95      166/178
4D-LA-15/12-2000   2000   10   500

* — наибольший предел взвешивания;
** — наименьший предел взвешивания;
*** — дискретность показаний (в интервале взвешивания)

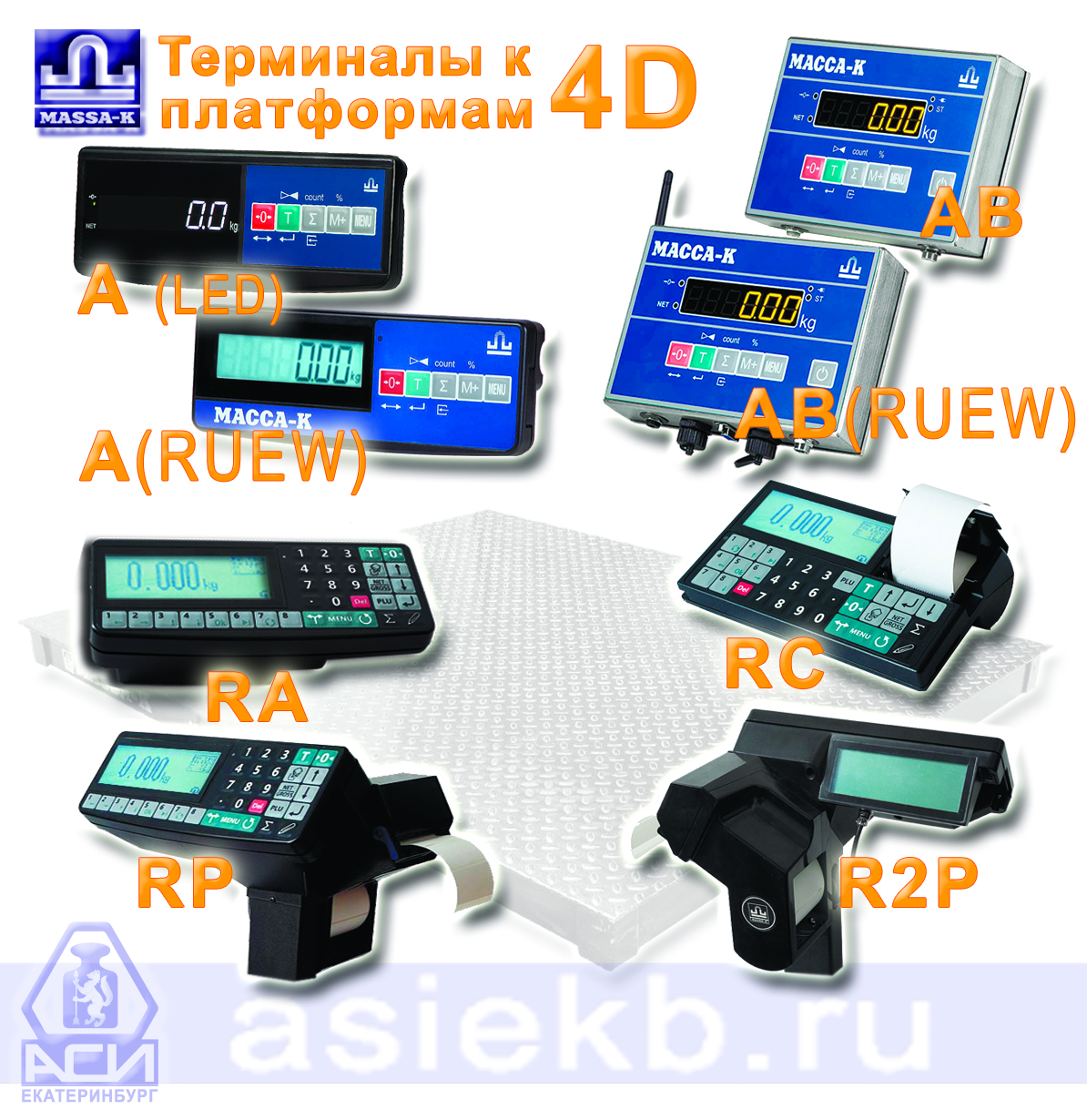

Технические характеристики терминалов к платформам 4D
       Модель  терминала                A    A (RUEW)         АВ    AB (RUEW)
  Терминал А работает совместно с модулями взвешивающими серий МК, ТВ и 4D.   Терминал работает совместно с модулями взвешивающими серий МК, ТВ и 4D   Терминал АВ в корпусе из нержавеющей стали, работает с модулями взвешивающими серий МК, ТВ и 4D   Терминал в корпусе из нержавеющей стали, работает с модулями взвешивающими серий МК, ТВ и 4D
Применяются в составе весов серии   МК, ТВ, 4D    МК, ТВ, 4D    МК, ТВ, 4D    МК, ТВ, 4D
Материал корпуса    пластик    пластик   нержав. ст.    нержав. ст.
Счетный режим      *      *       *       *
Режим для взвешивания животных      *      *        *
      *
Процентное взвешивание      *      *         *
      *
Подключение дозатора      *      *        *
      *
Тип индикатора   Светодиодный (LED)         ЖК с подсветкой       Светодиодный (LED)
Внешние интерфейсы*   RS-232  RS-232, USB,
Ethernet, Wi-Fi
         ---
RS-232, USB,
Ethernet, Wi-Fi
Степень защиты по ГОСТ          54         54        66        66
Автономное питание           *          *         *           *
Диапазон рабочих температур (°C) от -20°C
до +40°C
от -20°C
до +40°C
от -30°C
до +40°C
от -30°C
до +40°C
Габариты терминала (ДхШхВ), мм   265x105x60   265x105x60   260х161х52   260х161х52
Масса терминала, кг         1,4            1,4           2           2

Технические характеристики терминал-регистраторов к платформам 4D
       Модель  терминала          RA    RC     RP    R2P
  Терминал-регистратор RA для весов Масса-К   Терминал-регистратор RC для весов 4D   Терминал-регистратор RP для весов Масса-К   Терминал-регистратор R2P для весов Масса-К с двойным дисплеем
Применяются в составе весов серии   ТВ, 4D   ТВ, 4D   ТВ, 4D   ТВ, 4D
Материал корпуса    пластик    пластик    пластик    пластик
Регистрация товароучетных операций         *           *         *        *
Печать этикеток

        *        *
Печать чеков и отчетов
          *         *        *
Подключение сканера штрихкода         *           *         *        *
Счетный режим         *           *         *        *
Подключение дозатора         *


Тип индикатора                 Матричный ЖК с подсветкой
Индикатор покупателя


       *
Внешние интерфейсы*                    Ethernet, RS-232, USB-flash
Степень защиты по ГОСТ       54         51        51        51
Автономное питание         *          *

Диапазон рабочих температур (°C) от -20°C
до +40°C
от 0°C
до +40°C
от 0°C
до +40°C
от 0°C
до +40°C
Габариты терминала (ДхШхВ), мм   260x102x60   235х145х70   295х230х200   295х230х200
Масса терминала, кг         1,4
      0,9        1,7         1,7
