Платформенные низкопрофильные весы 4D-LM (накатные)
room
Платформенные низкопрофильные весы 4D-LM (накатные)
Платформенные низкопрофильные весы 4D-LM (накатные)

Платформенные низкопрофильные весы 4D-LM (накатные)

Каталог: Платформенные весы

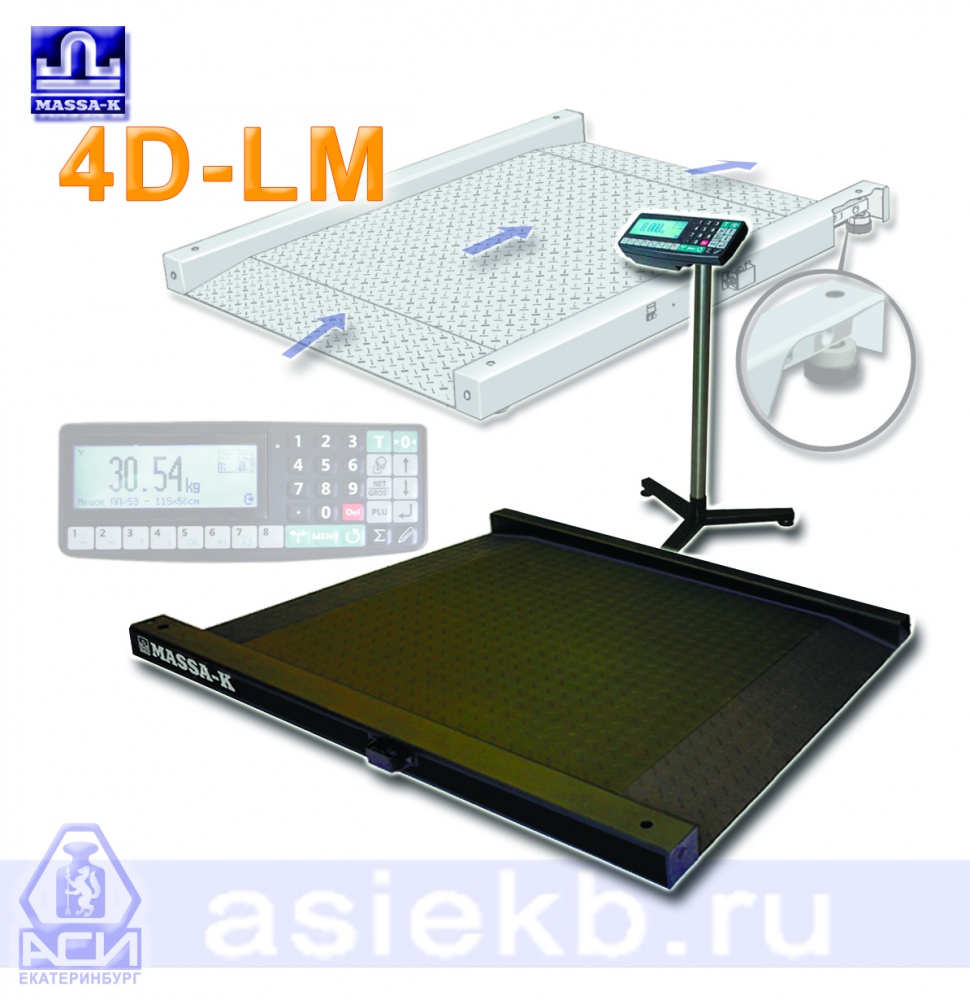

Весы платформенные низкопрофильные 4D-LM, моноблочные с накатными пандусами обеспечивающие съезд и въезд тележки на весы. Весы 4D-LМ предназначены для взвешивания грузов до 2-х тонн, расположенных на тележках или перемещаемых путем закатывания.

НПВ - наибольший предел взвешивания;
d - дискретность;
габаритные размеры платформы-длина х ширина х высота(платформа).

Модель НПВ d Размеры, мм
Becы 4D-LМ-2-1000 платформа 1000кг 200г 1400х1160х90 (1000х1000)
Becы 4D-LМ-2-2000 платформа 2000кг 500г 1400х1160х90 (1000х1000)
Весы платформенные 4D-LМ низкопрофильные с накатными пандусами

 Конструкция весов 4D-LМ выполнена из конструкционной стали с двукратным запасом прочности, что позволяет избежать деформации платформы при перегрузе, а также обеспечивает сохранность платформы при многократном заезде складской тележки на весы. Компактная грузоприемная платформа 4D-LМ позволяет ее разместить в условиях ограниченного пространства.
Все взвешивающие модули весов 4D-LМ могут использоваться в жестких условиях эксплуатации, связанных с повышенной влажностью и запыленностью (степень защиты по ГОСТ-IP68). Производителем гарантируется заявленная точность взвешивания при эксплуатации в диапазоне температур от -30°С до +40°С. Кабель связи терминала с платформой обеспечен гофрозащитой.
Платформенные весы серии 4D-LМ состоят из взвешивающего модуля (платформы) и терминала.
Обозначение весов имеет вид: 4D-Х1-X2-Х3-Х4, где
4D - обозначение типа;
Х1-вариант исполнения грузоприемного устройства (B, U, LA, LM, P, PM, L);
  .S-(если присутствует) материал платформы из нержавеющей стали;
  .SP-(если присутствует) грузоприемная платформа c крышкой платформы(настилом) из нержавеющей стали;
Х2 - вариант размера (1..27) грузоприемного устройства (2-1000х1000);
Х3 - максимальная нагрузка, кг;
Х4 - вариант исполнения терминала (A, АВ, RА, RС, RP, R2P);
По умолчанию в комплектации платформенных  весов 4D предлагается терминал модификации А, по желанию заказчика производитель может заменить и скомплектовать весы с другой моделью из предложенных вариантов терминалов: A, АВ, RА, RС, RP, R2P ("Масса-К").

Особенности весового модуля 4D:
-Степень защиты по ГОСТ 14254: IP68
-Диапазон рабочих температур платформы: от -30°С до +40°С
-Выборка массы тары во всем диапазоне взвешивания
-4 цифровых весоизмерительных датчика из нержавеющей стали. Электронные -узлы залиты водостойким герметиком.
-Кабель с гофрозащитой для подключения терминала в комплекте

Зарегистрированы в Госреестре средств измерений и допущены к применению в РФ

 Опции:

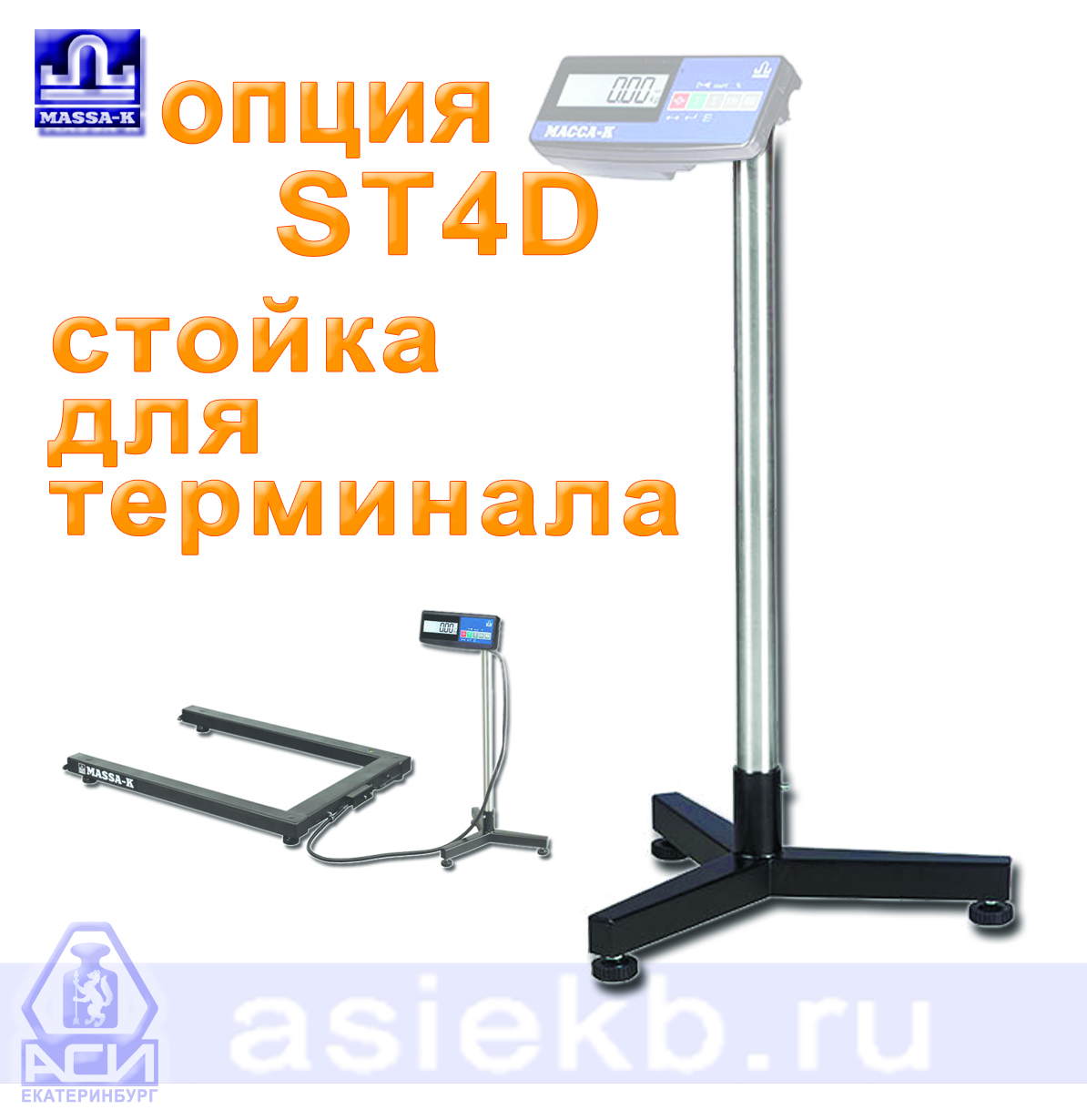

- Стойка ST4D для индикатора;
- Промышленный LED индикатор DI4D.W к терминалам A, AB;
- Дополнительный выносной индикатор ИВ-RC к терминалу RC.

Технические характеристики низкопрофильных весовых моноблочных платформ 4D-LМ с накатными пандусами
Модель НПВ*, кг  НмПВ**, кг d***, г  Габаритные размеры (размеры
платформы), мм 		Масса модуля
взвешивающего,кг
(брутто/нетто)
4D-LМ-2-1000   1000    4   200   1400х1160х90
    (1000х1000) 		   90/86
4D-LМ-2-2000   2000   10   500
* — наибольший предел взвешивания;
** — наименьший предел взвешивания;
*** — дискретность показаний (в интервале взвешивания)

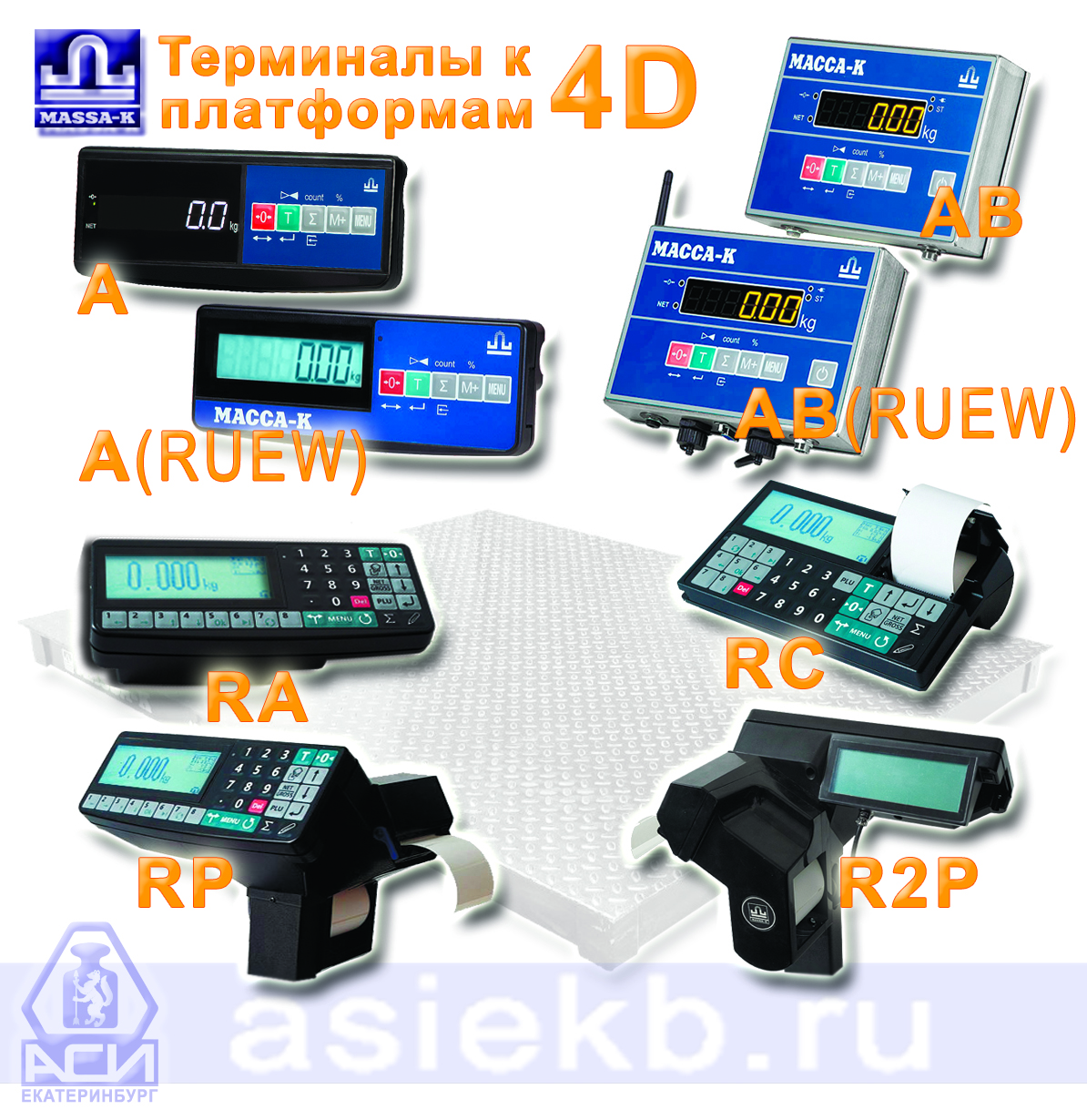

Технические характеристики терминалов к платформам 4D
       Модель  терминала                A    A (RUEW)         АВ    AB (RUEW)
  Терминал А работает совместно с модулями взвешивающими серий МК, ТВ и 4D.   Терминал работает совместно с модулями взвешивающими серий МК, ТВ и 4D   Терминал АВ в корпусе из нержавеющей стали, работает с модулями взвешивающими серий МК, ТВ и 4D   Терминал в корпусе из нержавеющей стали, работает с модулями взвешивающими серий МК, ТВ и 4D
Применяются в составе весов серии   МК, ТВ, 4D    МК, ТВ, 4D    МК, ТВ, 4D    МК, ТВ, 4D
Материал корпуса    пластик    пластик   нержав. ст.    нержав. ст.
Счетный режим      *      *       *       *
Режим для взвешивания животных      *      *        *
       *
Процентное взвешивание      *      *         *
       *
Подключение дозатора      *      *        *
       *
Тип индикатора   Светодиодный (LED)         ЖК с подсветкой       Светодиодный (LED)
Внешние интерфейсы*   RS-232  RS-232, USB,
Ethernet, Wi-Fi 		         ---
 RS-232, USB,
Ethernet, Wi-Fi
Степень защиты по ГОСТ          54         54        66        66
Автономное питание           *          *         *           *
Диапазон рабочих температур (°C) от -20°C
до +40°C 		от -20°C
до +40°C 		от -30°C
до +40°C 		от -30°C
до +40°C
Габариты терминала (ДхШхВ), мм   265x105x60   265x105x60   260х161х52   260х161х52
Масса терминала, кг         1,4            1,4           2           2

Технические характеристики терминал-регистраторов к платформам 4D
       Модель  терминала          RA    RC     RP    R2P
  Терминал-регистратор RA для весов Масса-К   Терминал-регистратор RC для весов 4D   Терминал-регистратор RP для весов Масса-К   Терминал-регистратор R2P для весов Масса-К с двойным дисплеем
Применяются в составе весов серии   ТВ, 4D   ТВ, 4D   ТВ, 4D   ТВ, 4D
Материал корпуса    пластик    пластик    пластик    пластик
Регистрация товароучетных операций         *           *         *        *
Печать этикеток

        *        *
Печать чеков и отчетов
          *         *        *
Подключение сканера штрихкода         *           *         *        *
Счетный режим         *           *         *        *
Подключение дозатора         *


Тип индикатора                 Матричный ЖК с подсветкой
Индикатор покупателя


       *
Внешние интерфейсы*                    Ethernet, RS-232, USB-flash
Степень защиты по ГОСТ       54         51        51        51
Автономное питание         *          *

Диапазон рабочих температур (°C) от -20°C
до +40°C 		от 0°C
до +40°C 		от 0°C
до +40°C 		от 0°C
до +40°C
Габариты терминала (ДхШхВ), мм   260x102x60   235х145х70   295х230х200   295х230х200
Масса терминала, кг         1,4
       0,9        1,7         1,7
