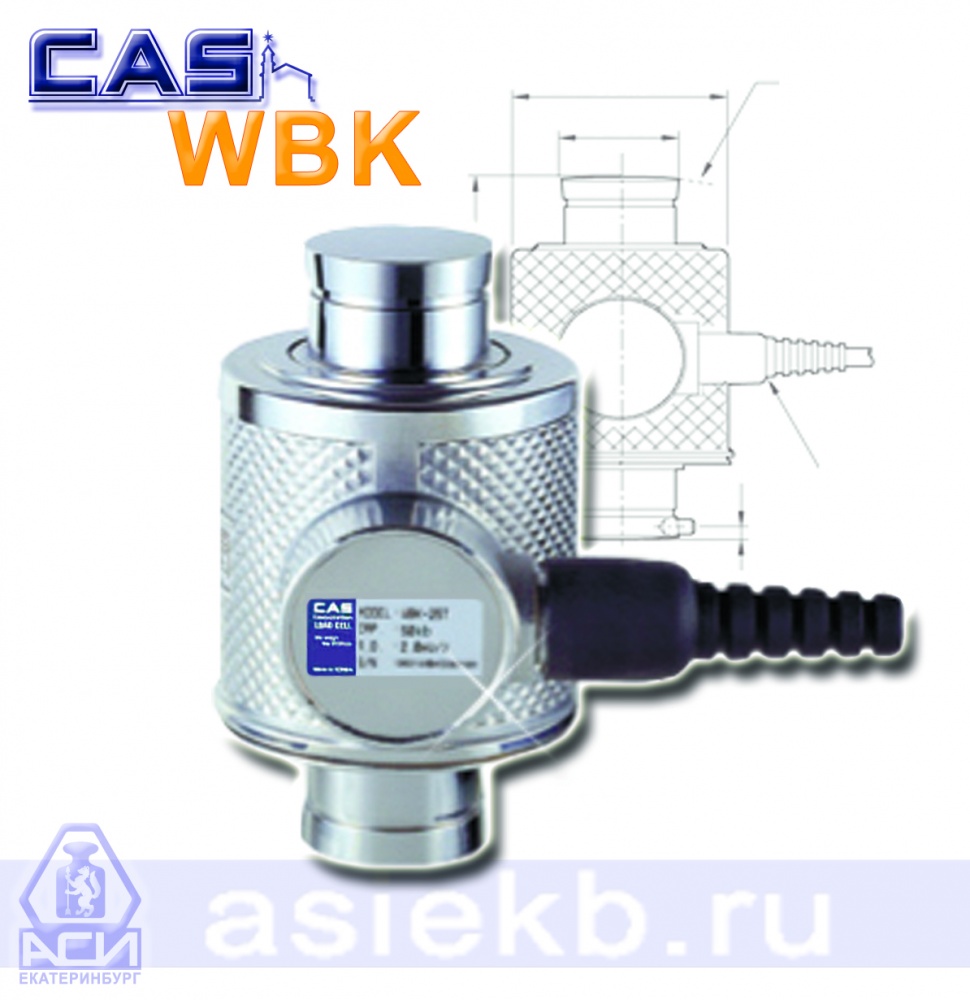

Тензодатчик WBK

Каталог: Тензодатчики колонного типа
Самоустанавливающиеся весоизмерительные тензорезисторные датчики WBK из нержавеющей стали с номинальной нагрузкой 10, 20, 25, 30, 50тонн, предназначенные для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый электрический измерительный сигнал. Тензодатчики WBK применяются в весовых системах с большой нагрузкой и имеют внутреннее сопротивление 350 Ом.
-Класс точности по ГОСТ Р 8.726-2010;
-Нагрузка: Еmax;
-Размер: диаметр х высота.

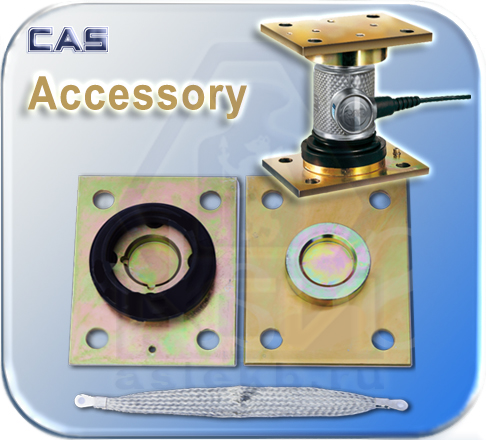

Опции к WBK (Accessory):

Модель Класс Нагрузка Размеры, мм
WBK-10T С3 10т Ø-84, h-150
WBK-20T С3 20т Ø-84, h-150
WBK-25T С3 25т Ø-84, h-150
WBK-30T С3 30т Ø-84, h-150
WBK-50T С3 50т Ø-100, h-190

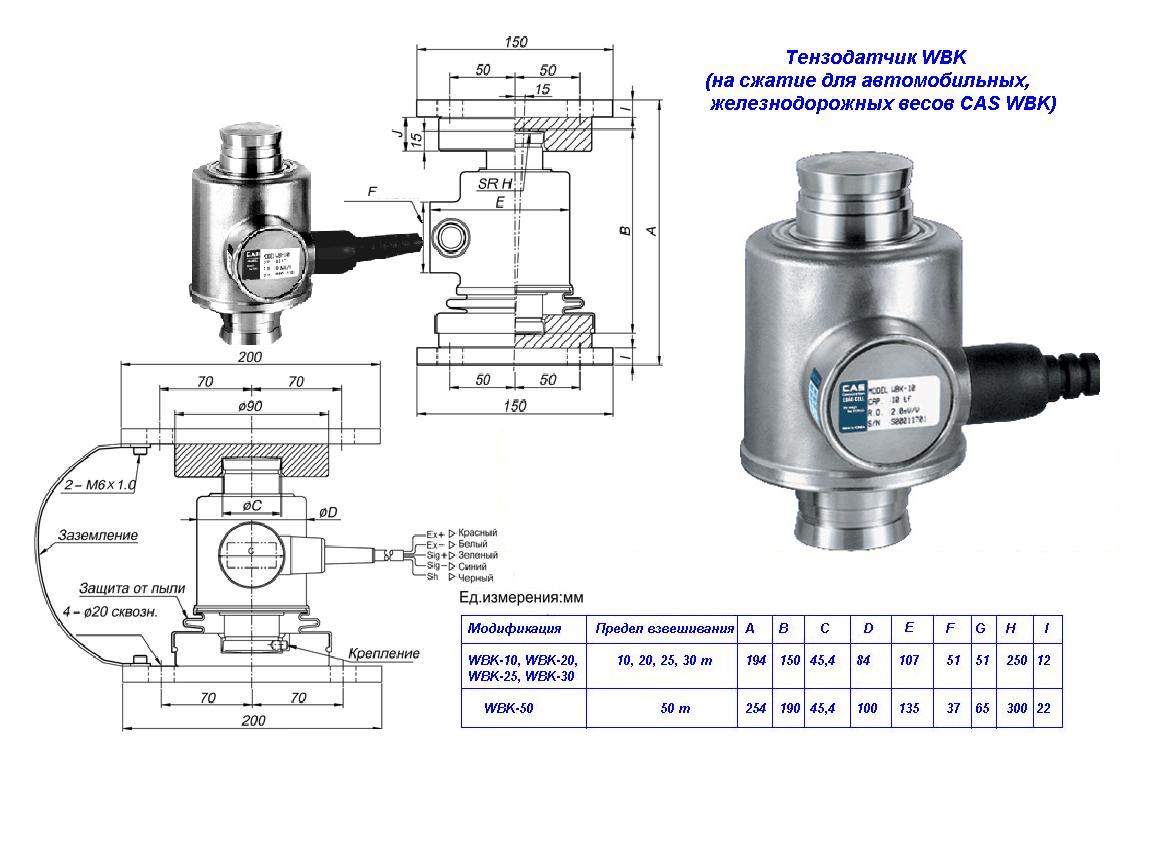

Тензодатчик CAS на сжатие типа WBK

Особенности конструкции:
- для установки в весовых системах с большой нагрузкой: автомобильных/железнодорожных весах;
- класс защиты IP68;
- встроенная защита от удара молнии;
- материал: нержавеющая сталь

Обозначение тензодатчика CAS типа WBK имеет вид: WBK-X1Т X2  где:
X1- максимальная нагрузка (Еmax) в тоннах (Т);
X2- L (если присутствует) – Входное и Выходное сопротивление 1000 Ом (1K), при отсутствии 350 Ом;
D - цифровой сигнал;
С (если присутствует) – Входное и Выходное сопротивление 700 Ом.
SUS (NR) - если присутствует, материал: нержавеющая сталь(для датчика WBK-TL).

Зарегистрирован в Госреестре средств измерений и допущен к применению в РФ


Технические характеристики тензодатчика WBK

Модель WBK-10 WBK-20 WBK-25 WBK-30 WBK-50
Максимальная нагрузка(Emax), т

10

20

25

30

50

Рабочий коэффициент передачи (РКП), мВ/В 2,0 ± 0,005
Диапазон значения нуля, мВ/В 0 ± 0,02
Класс точности C3
Суммарная ошибка, % 0,02
Повторяемость, % 0,01
Ползучесть (30 мин.), % 0,017
Температурный дрейф, %/10°C
-Нуля 0,014
-Сигнала 0,011
Напряжение возбуждения, В
-Рекомендуемое 10
-Максимальное 15
Сопротивление, Ом
-Входное 350 ± 3,5
-Выходное 350 ± 3,5
-Изоляции >2000
Безопасная перегрузка, % НПВ 150
Компенсируемый диапазон температур, °C -10 до +40
Рабочий диапазон температур, °C -40 до +70
Масса, кг 4 7,66
