Платформенные весы 4D-PM

Каталог: Платформенные весы
Моноблочная модель платформенных весов 4D-PM из серии промышленных весов типа 4D, предназначены для взвешивания грузов общей массой от 500кг до 1500кг, в зависимости от модификации. Платформа изготовлена из конструкционной стали, имеет прочную запатентованную конструкцию и легкий вес.

НПВ - наибольший предел взвешивания;
d - дискретность;
габаритные размеры платформы-длина х ширина х высота.

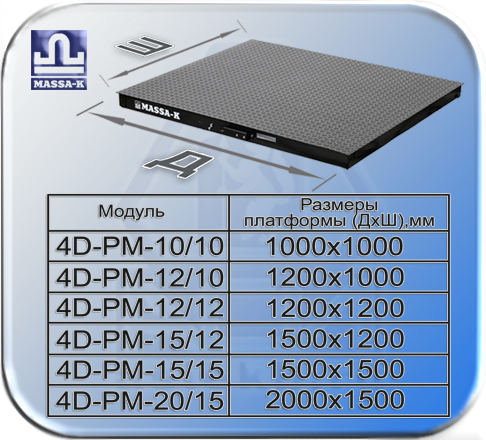

Модель НПВ d Размеры, мм
Becы 4D-PM-1-500 платформа 500кг 100г 1000х1000х75
Becы 4D-РМ-1-1000 платформа 1000кг 200г 1000х1000х75
Becы 4D-РМ-2-500 платформа 500кг 100г 1200х1000х75
Beсы 4D-PM-2-1000 платформа 1000кг 200г 1200х1000х75
Beсы 4D-PM-2-1500 платформа 1500кг 500г 1200х1000х75
Bесы 4D-PM-3-1000 (облегченные) 1000кг 200г 1500х1250х75
Bесы 4D-PM-3-1000 платформа 1000кг 200г 1500х1200х75
Bесы 4D-PM-3-2000 (облегченные) 2000кг 500г 1500х1250х75
Bесы 4D-PM-3-2000 платформа 2000кг 500г 1500х1200х75
Bесы 4D-PM-3-3000 (облегченные) 1кг 1500х1250х75
Bесы 4D-PM-3-3000 платформа 1кг 1500х1200х75
Весы 4D-PM-7-1000 платформа 1000кг 200г 2000х1500х75
Весы 4D-PM-7-2000 платформа 2000кг 500г 2000х1500х75
Весы 4D-PM-7-3000 платформа 1кг 2000х1500х75
Весы 4D-PM-7-6000 платформа 2кг 2000х1500х75

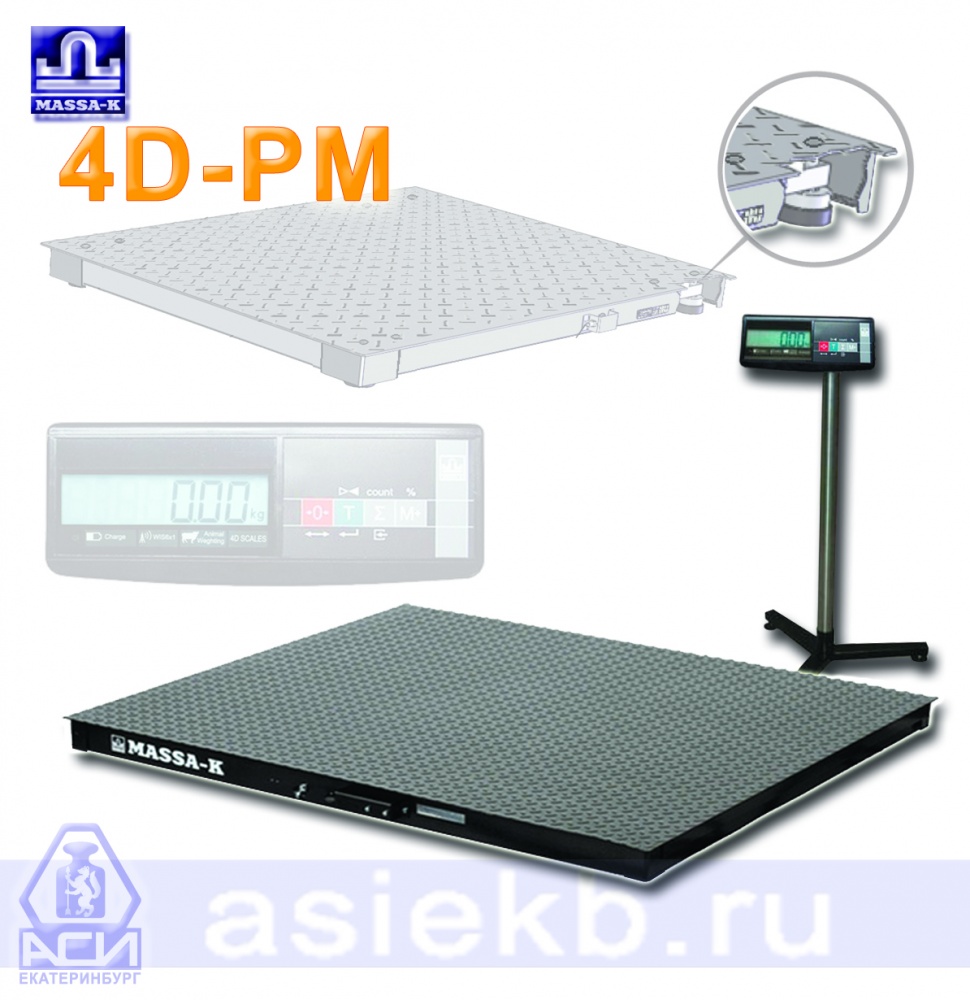

Весы с моноблочной платформой 4D-PM

Весы
4D-РМ предназначены для статического взвешивания грузов методом вертикального нагружения.
Взвешивающие платформы весов 4D-PM могут использоваться в жестких условиях эксплуатации, связанных с повышенной влажностью и запыленностью. Гарантируется заявленная точность взвешивания при эксплуатации в диапазоне температур от -30°С до +40°С. Кабель связи терминала с платформой обеспечен
гофрозащитой. Весовая платформа выполнена из конструкционной стали со встроенными  цифровыми датчиками по углам платформы и сертифицирована как взвешивающий модуль 4D, тем самым позволяет потребителю менять терминалы из предложенных вариантов производителя не производя дополнительной калибровки весов.

Платформенные весы серии 4D-PM состоят из взвешивающего модуля (платформы) и терминала.
Обозначение весов имеет вид: 4D-Х1-X2-Х3-Х4, где
4D - обозначение типа;
Х1- вариант исполнения грузоприемного устройства (B, U, LA, LM, P, PM, L);
Х2 - вариант размера (1..27) грузоприемного устройства (1-1000х1000мм, 2-1200х1000мм);
Х3 - максимальная нагрузка, кг;
Х4 - вариант исполнения терминала (A, АВ, RА, RС, RP, R2P);

По умолчанию в комплектации платформенных  весов 4D поставляется терминал модификации А,
по желанию заказчика производитель может заменить и скомплектовать весы с другой моделью из предложенных вариантов терминалов: A, АВ, RА, RС, RP, R2P ("Масса-К").

Особенности весового модуля 4D-PM:
-Степень защиты по ГОСТ 14254: IP68
-Диапазон рабочих температур платформы: от -30°С до +40°С
-Выборка массы тары во всем диапазоне взвешивания
-4 цифровых весоизмерительных датчика из нержавеющей стали. Электронные -узлы залиты водостойким герметиком.
-Кабель с гофрозащитой для подключения терминала в комплекте

Зарегистрированы в Госреестре средств измерений и допущены к применению в РФ

Опции:
-

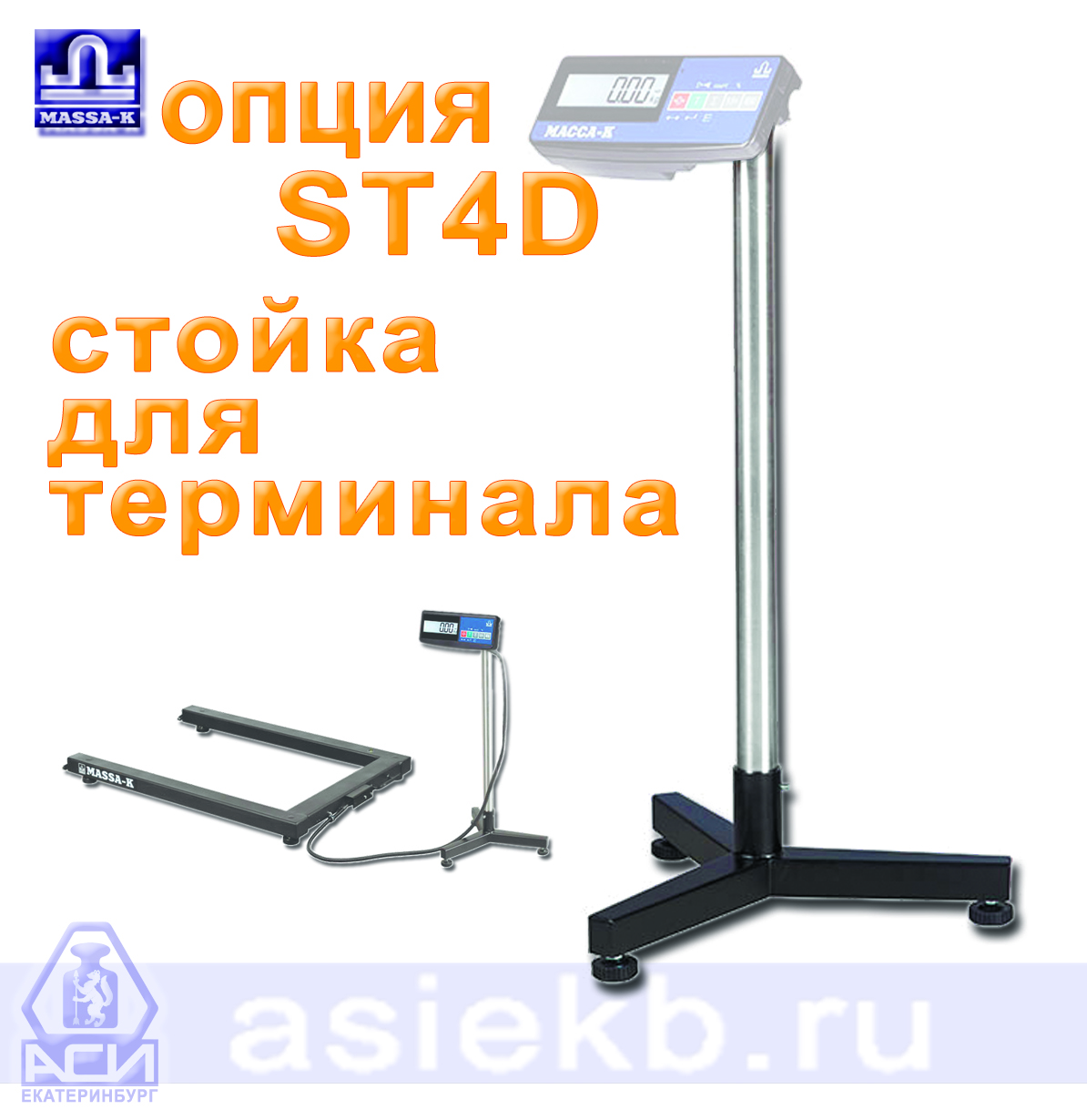

Стойка ST4D для индикатора;
- Пандус 4D-PNPМ-2, 4D-PNPМ-3, 4D-PNPМ-7 для промышленных весов 4D-PM;
- Рама для приямка RM4D-PМ-2, RM4D-PМ-3, RM4D-PМ-7 из конструкционной стали;
- Промышленный LED индикатор DI4D.W к терминалам A, AB;
-
Дополнительный выносной индикатор ИВ-RC к терминалу RC.



Технические характеристики облегченных весовых платформ 4D-PM

                                         Платформенные моноблочные весы 4D-PM из конструкционной стали
Модификация НПВ, кг * НмПВ, кг ** d, г *** Размеры платформы, мм Автономное питание Интерфейс связи Масса весов , кг (нетто/брутто)
  4D-PМ-1-500     500    2    100     1000х1000    40 часов    RS-232     48,8 / 57,5
  4D-PМ-1-1000   1000    4    200
  4D-PМ-2-500    500    2    100     1200х1000    40 часов    RS-232     77,3 / 87,9
  4D-PМ-2-1000   1000    4    200
  4D-PМ-2-1500   1500   10    500
  4D-PМ-3-1000   1000    4    200     1500х1200    40 часов    RS-232    110,4 /121,4
  4D-PМ-3-2000   2000   10    500
  4D-PМ-3-3000   3000   20   1000
  4D-PM-7-1000   1000    4    200     2000х1500    40 часов    RS-232    218,6 / 229,6
  4D-PM-7-2000   2000   10    500
  4D-PM-7-3000   3000   20   1000
  4D-PM-7-6000   6000   40   2000

* — наибольший предел взвешивания;
** — наименьший предел взвешивания;
*** — дискретность показаний.

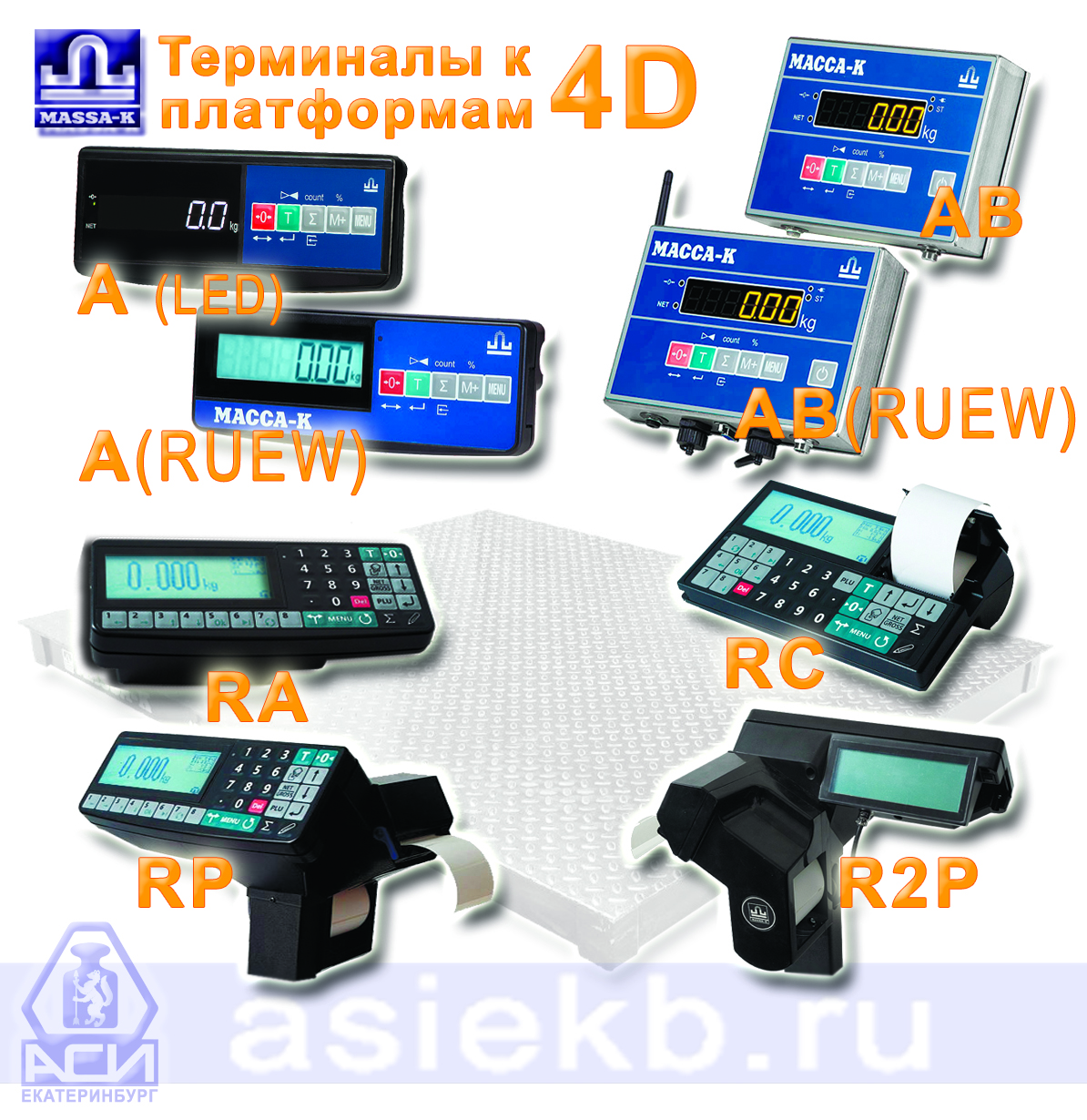

Технические характеристики терминалов к платформам 4D

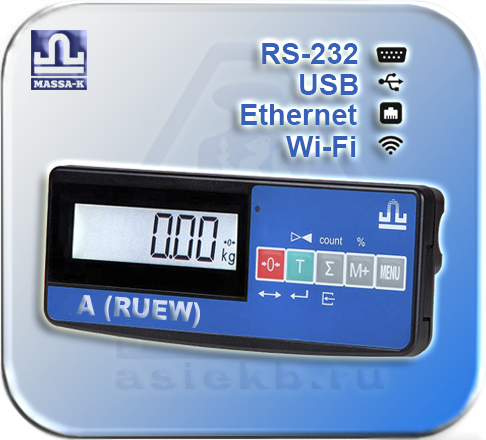

       Модель  терминала                A    A (RUEW)         АВ    AB (RUEW)

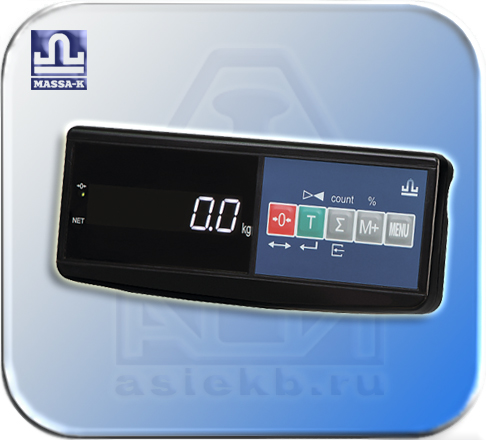

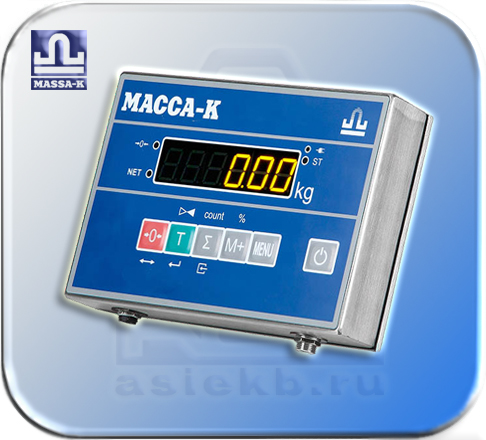

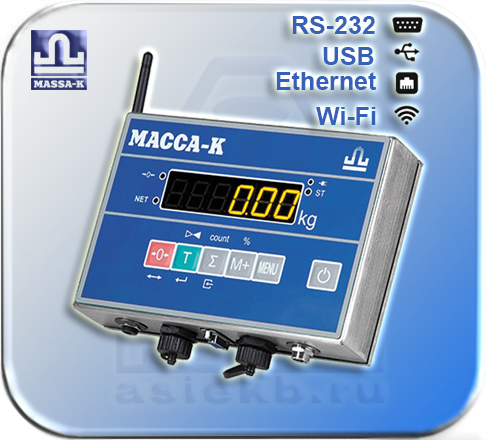

  Терминал А работает совместно с модулями взвешивающими серий МК, ТВ и 4D.   Терминал работает совместно с модулями взвешивающими серий МК, ТВ и 4D   Терминал АВ в корпусе из нержавеющей стали, работает с модулями взвешивающими серий МК, ТВ и 4D   Терминал в корпусе из нержавеющей стали, работает с модулями взвешивающими серий МК, ТВ и 4D
Применяются в составе весов серии   МК, ТВ, 4D    МК, ТВ, 4D    МК, ТВ, 4D    МК, ТВ, 4D
Материал корпуса    пластик    пластик   нержав. ст.    нержав. ст.
Счетный режим      *      *       *       *
Режим для взвешивания животных      *      *        *
      *
Процентное взвешивание      *      *         *
      *
Подключение дозатора      *      *        *
      *
Тип индикатора         ЖК с подсветкой        Светодиодный (LED)
Внешние интерфейсы*   RS-232  RS-232, USB,
Ethernet, Wi-Fi
         ---
RS-232, USB,
Ethernet, Wi-Fi
Степень защиты по ГОСТ          54         54        66        66
Автономное питание           *          *         *           *
Диапазон рабочих температур (°C) от -20°C
до +40°C
от -20°C
до +40°C
от -30°C
до +40°C
от -30°C
до +40°C
Габариты терминала (ДхШхВ), мм   265x105x60   265x105x60   260х161х52   260х161х52
Масса терминала, кг         1,4            1,4           2           2

Технические характеристики терминал-регистраторов к платформам 4D
       Модель  терминала          RA    RC    RP    R2P
  Терминал-регистратор RA для весов Масса-К   Терминал-регистратор RC для весов 4D   Терминал-регистратор RP для весов Масса-К   Терминал-регистратор R2P для весов Масса-К с двойным дисплеем
Применяются в составе весов серии   ТВ, 4D   ТВ, 4D   ТВ, 4D   ТВ, 4D
Материал корпуса    пластик    пластик    пластик    пластик
Регистрация товароучетных операций         *           *         *        *
Печать этикеток

        *        *
Печать чеков и отчетов
          *         *        *
Подключение сканера штрихкода         *           *         *        *
Счетный режим         *           *         *        *
Подключение дозатора         *


Тип индикатора                 Матричный ЖК с подсветкой
Индикатор покупателя


       *
Внешние интерфейсы*                    Ethernet, RS-232, USB-flash
Степень защиты по ГОСТ       54         51        51        51
Автономное питание         *          *

Диапазон рабочих температур (°C) от -20°C
до +40°C
от 0°C
до +40°C
от 0°C
до +40°C
от 0°C
до +40°C
Габариты терминала (ДхШхВ), мм   260x102x60   235х145х70   295х230х200   295х230х200
Масса терминала, кг         1,4
      0,9        1,7         1,7
