Cоединительные коробки JB
Каталог: Элементы весовых систем
Клеммная соединительная коробка типа JB используется в весовых системах для соединения нескольких тензодатчиков в одну схему, для защиты резисторов подстройки от воздействия факторов окружающей среды. Клеммные коробки типа JB различаются по 3, 4, 6 или 8 входам для подключения тензодатчиков и имеют один вход для подключения весоизмерительного прибора. Клеммные коробки CAS выполнены по международным стандартам защиты от воды и пыли, что делает их чрезвычайно прочными и надежными. Также следует отметить широкий диапазон рабочих температур устройства, который позволяет устройству нормально функционировать по всей территории России и зимой, и летом.
Соединительные коробки CAS типа JB

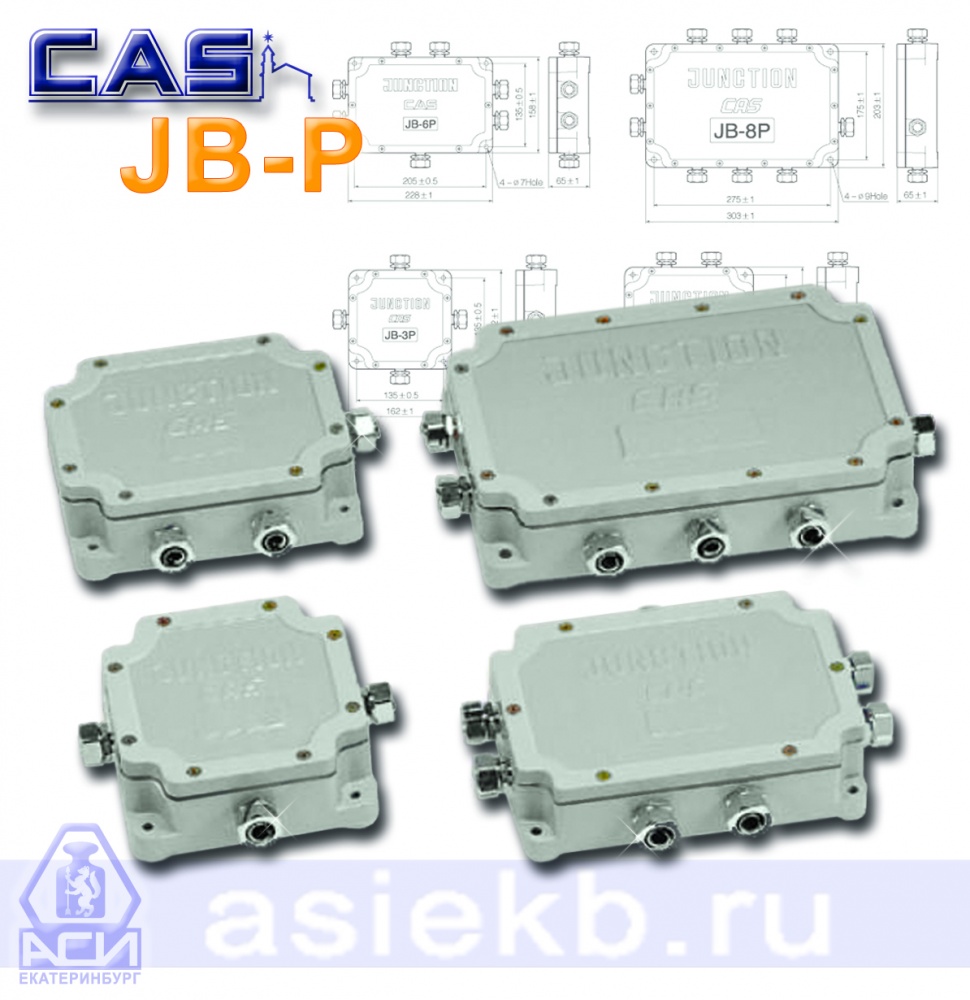

Клеммные коробки CAS JB-x оснащены 3/4/6/8 входами для подключения тензометрических датчиков (в зависимости от числа "х" в названии модели коробки), которые могут использовать как 4-х, так и 6-ти проводное подключение, а также один вход для подключения весового терминала (вне зависимости от модели).
Клеммные коробки CAS выполнены по международным стандартам защиты от воды и пыли IP65, что делает их прочными и надежными и с широким диапазоном рабочих температур устройства (от -40°C до +40°C).
Клеммные коробки CAS типа JB являются комплектующей частью весовой системы (весов) не требуют прохождения сертификации и поставляются без технической документации и паспорта, так как не могут использоваться в качестве готового/конечного изделия.
Клеммные коробки CAS JB-x оснащены 3/4/6/8 входами для подключения тензометрических датчиков (в зависимости от числа "х" в названии модели коробки), которые могут использовать как 4-х, так и 6-ти проводное подключение, а также один вход для подключения весового терминала (вне зависимости от модели).
Клеммные коробки CAS выполнены по международным стандартам защиты от воды и пыли IP65, что делает их прочными и надежными и с широким диапазоном рабочих температур устройства (от -40°C до +40°C).
Клеммные коробки CAS типа JB являются комплектующей частью весовой системы (весов) не требуют прохождения сертификации и поставляются без технической документации и паспорта, так как не могут использоваться в качестве готового/конечного изделия.

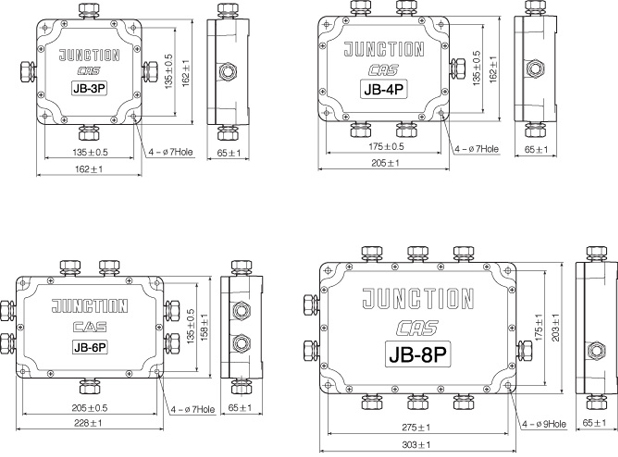

| Модель | Кол-во тензодатчиков | Класс защиты | Материал корпуса | Индикатор питания | ∅ кабеля | Тип разъемов | Габариты, мм |

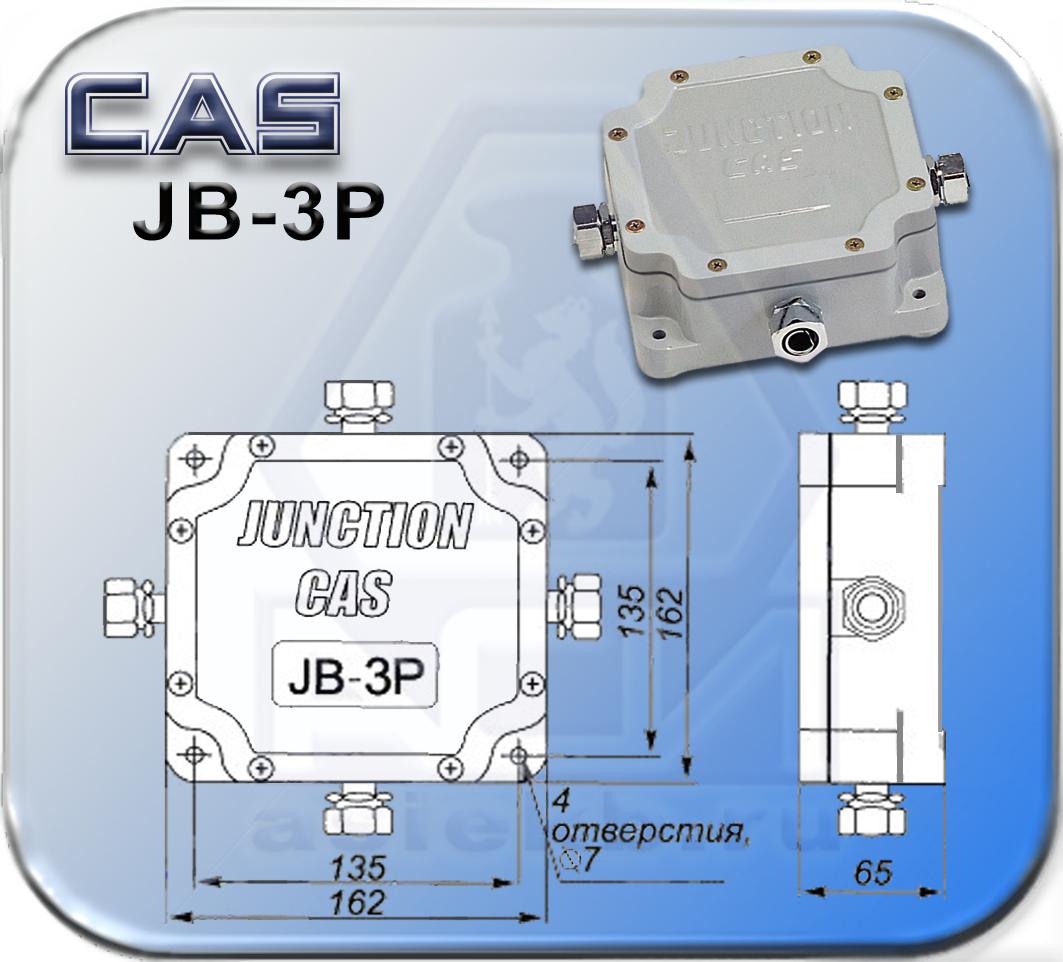

| JB-3P | 3 | IP 65 | Алюминий | + | < 6 \ < 10 | Зажим/пайка | 162×135×65 |

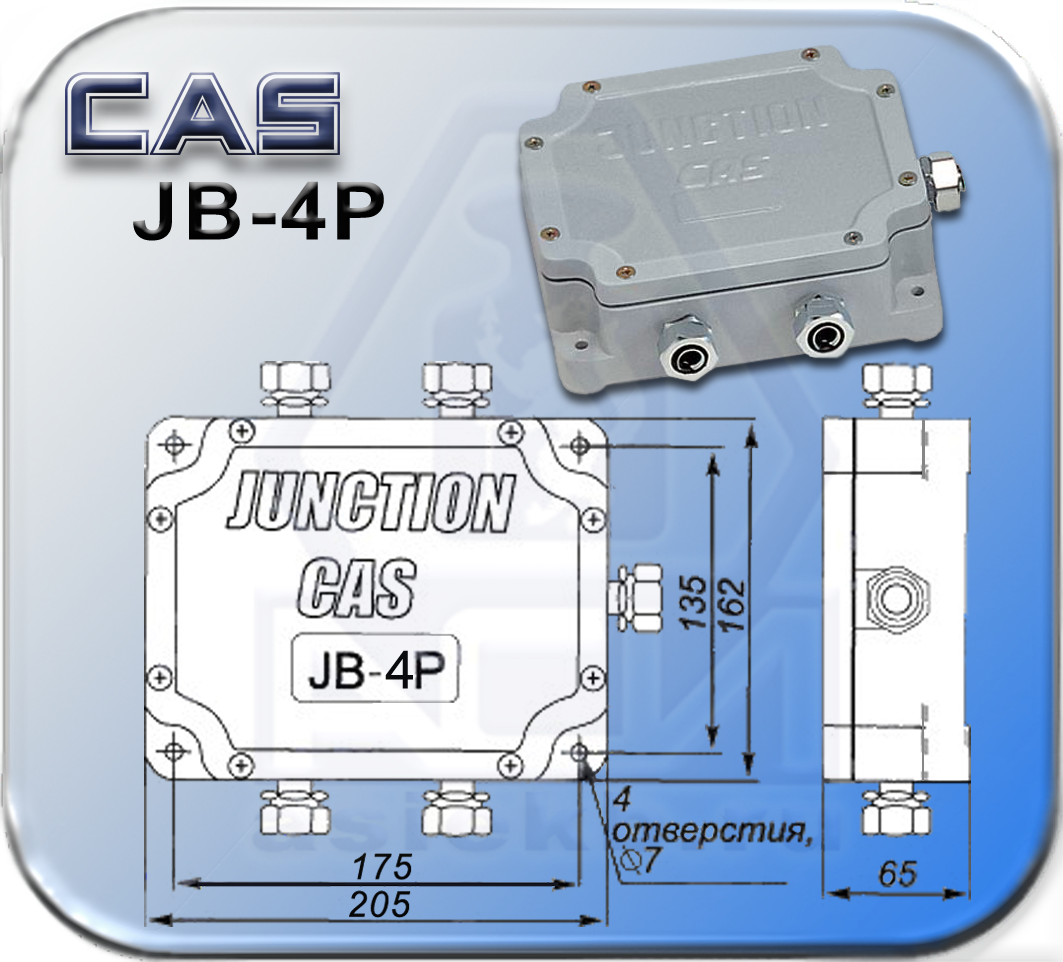

| JB-4P | 4 | IP 65 | Алюминий | + | < 6 \ < 10 | Зажим/пайка | 205×162×65 |

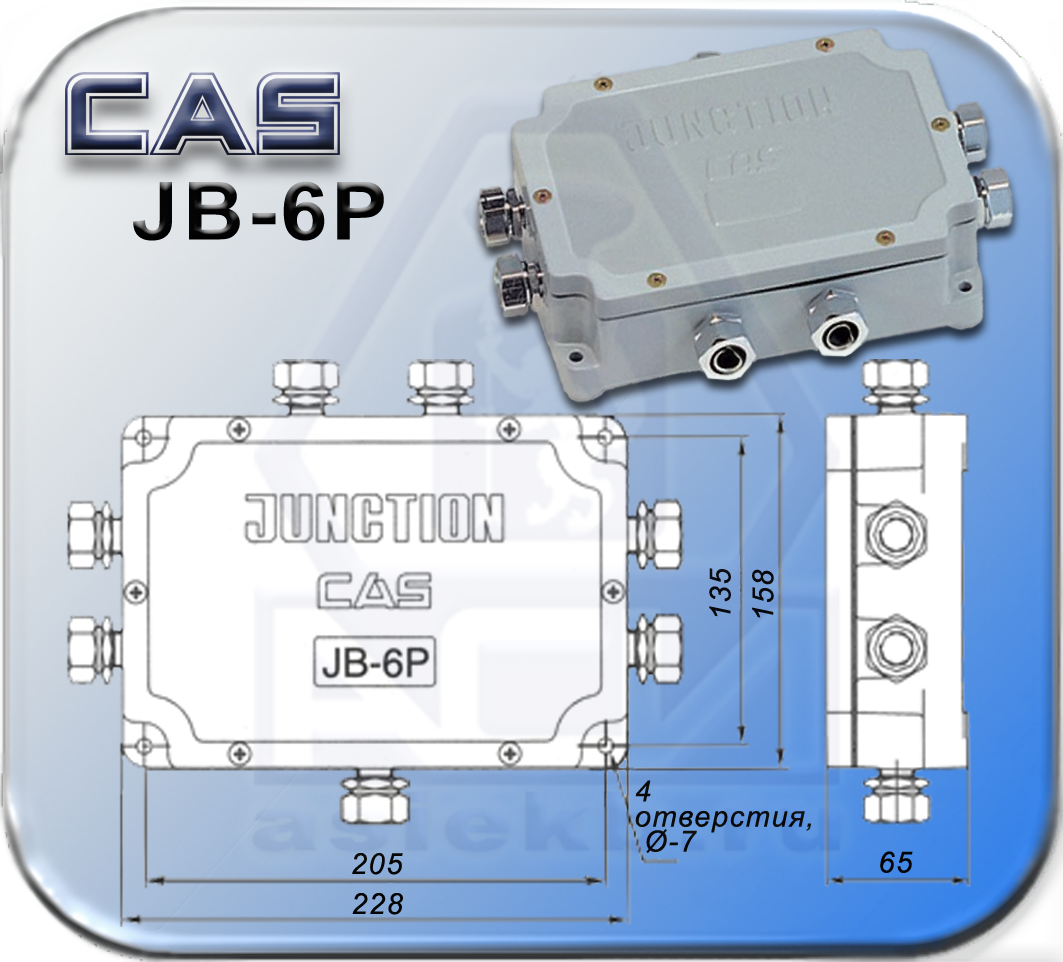

| JB-6P | 6 | IP 65 | Алюминий | + | < 10 | Зажим/пайка | 228×158×65 |

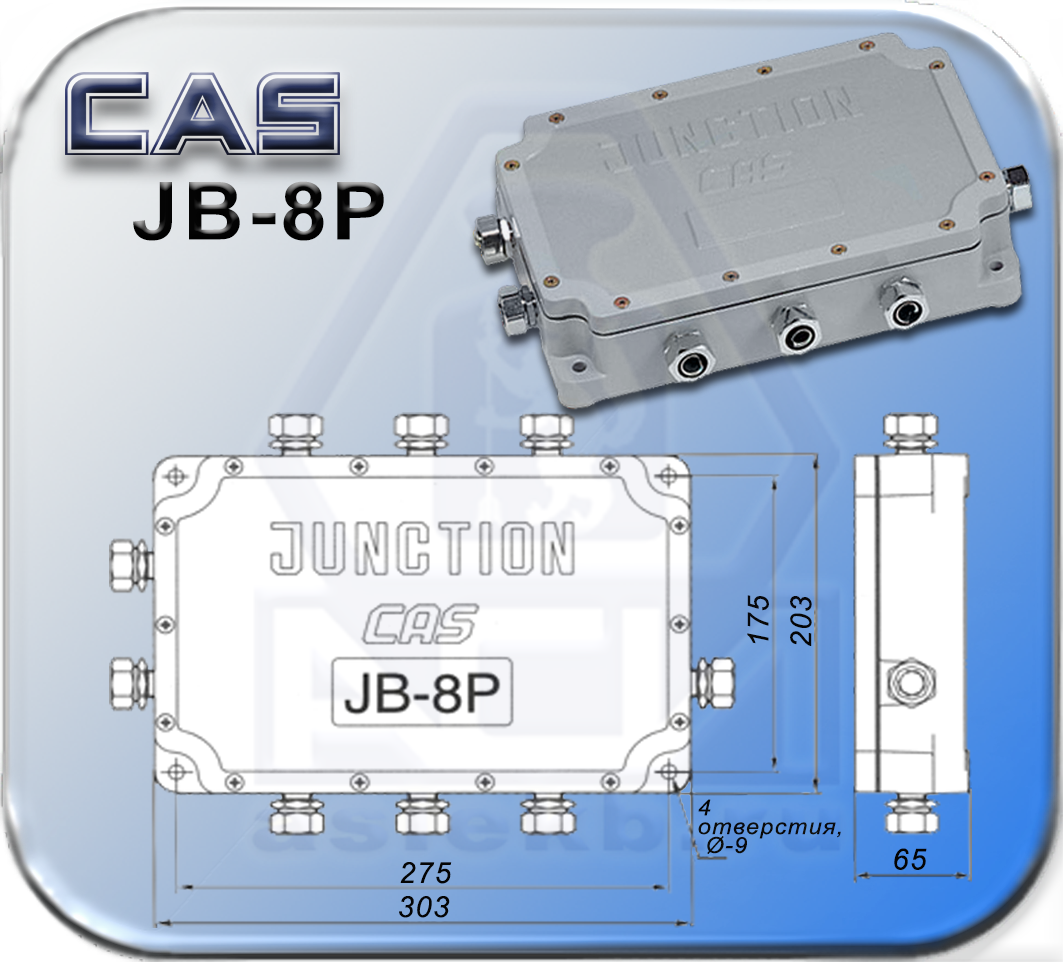

| JB-8P | 8 | IP 65 | Алюминий | + | < 10 | Зажим/пайка | 303×162×65 |

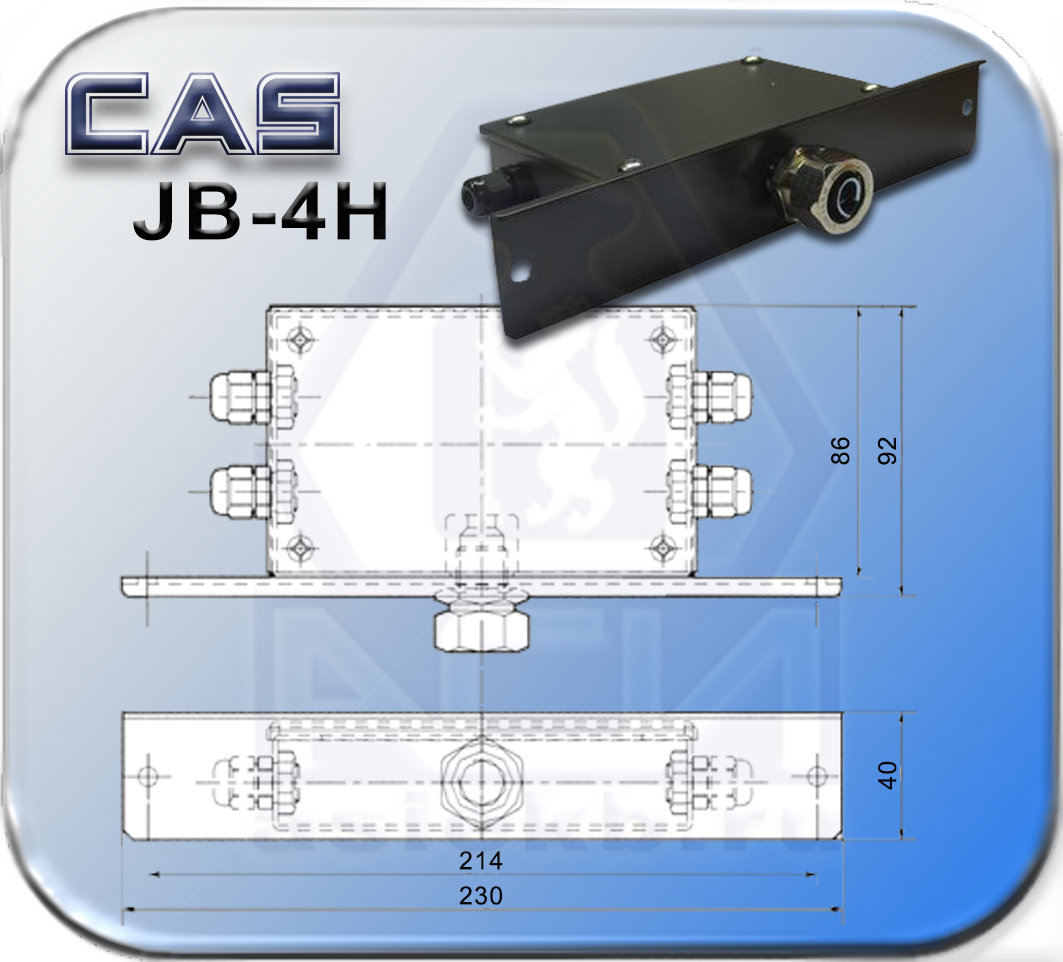

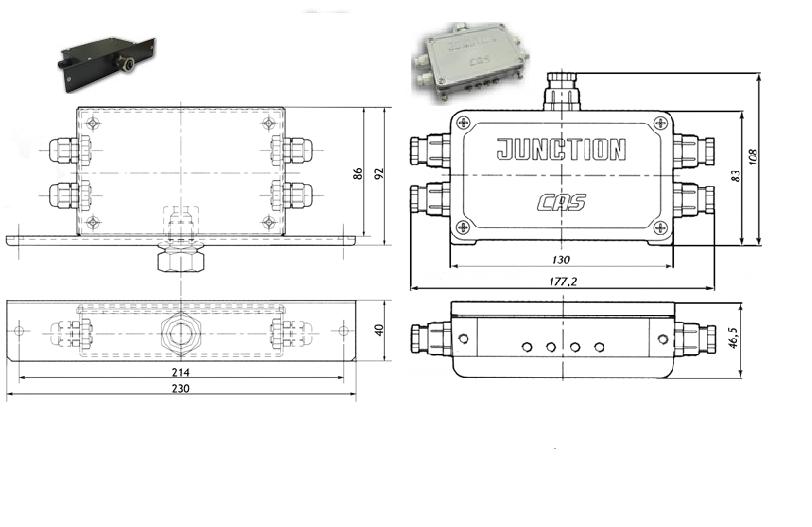

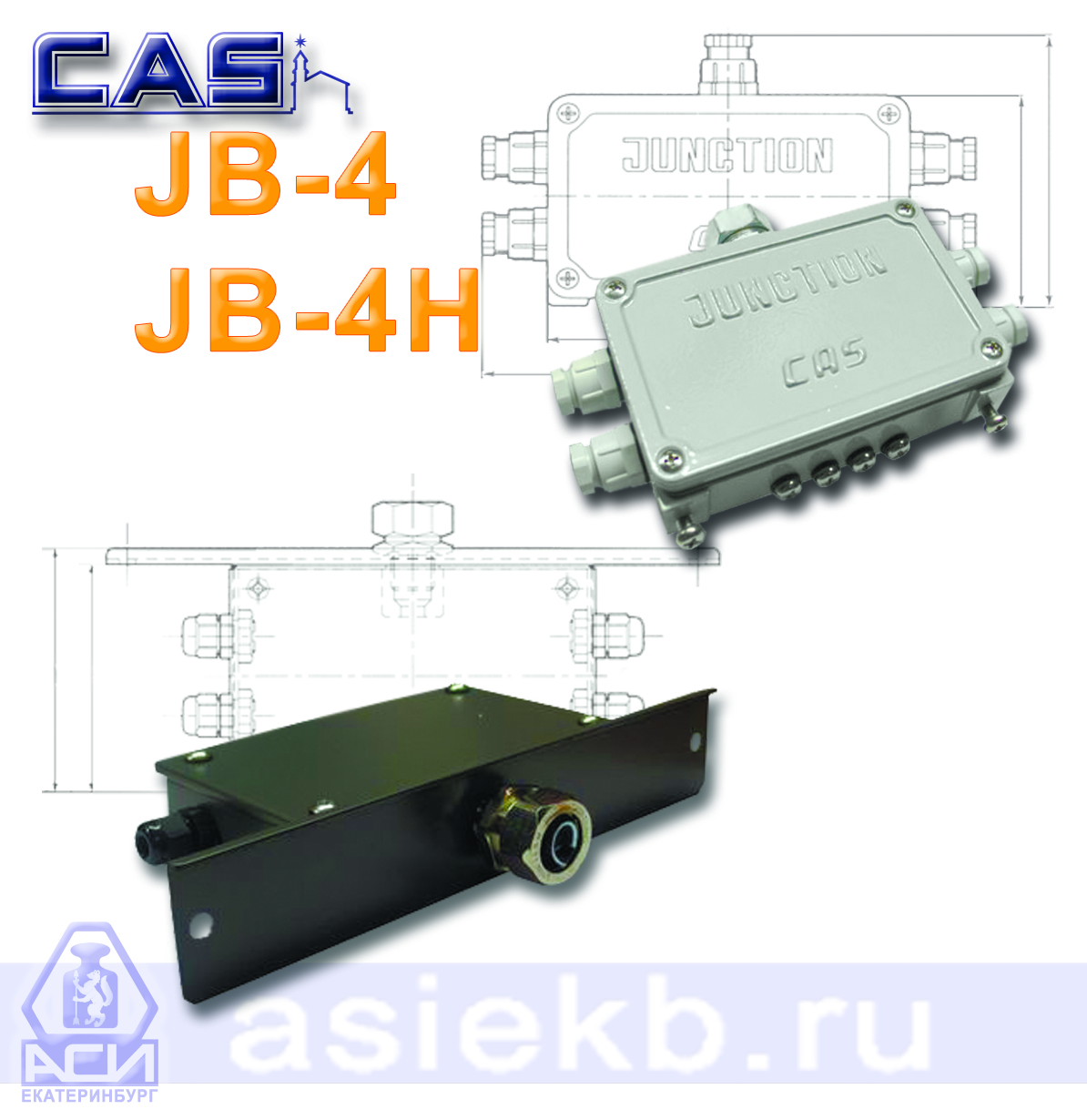

| JB-4H | 4 | IP 64 | Сталь |
|
< 6 \ < 10 | Пайка | 205×162×65 |

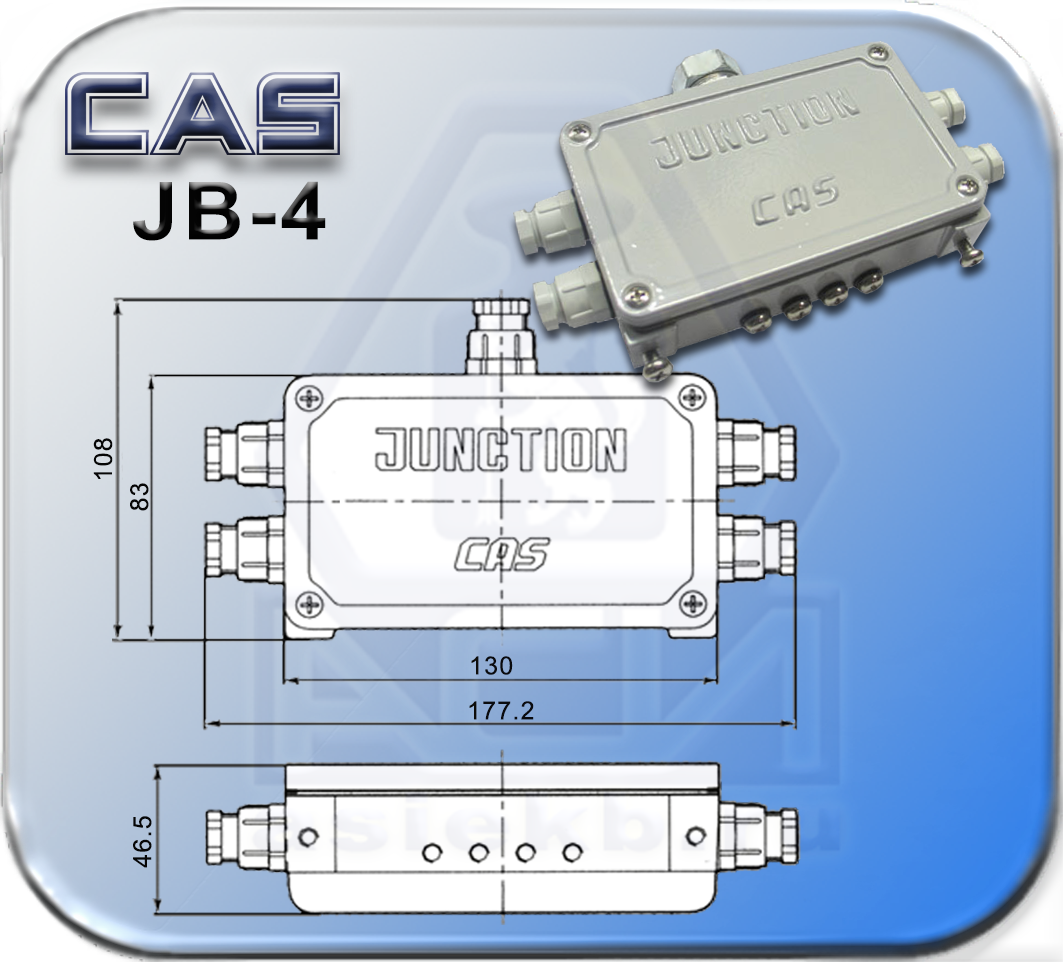

| JB-4 | 4 | IP 65 | Алюминий | + | < 10 | Пайка | 130×80×45 |

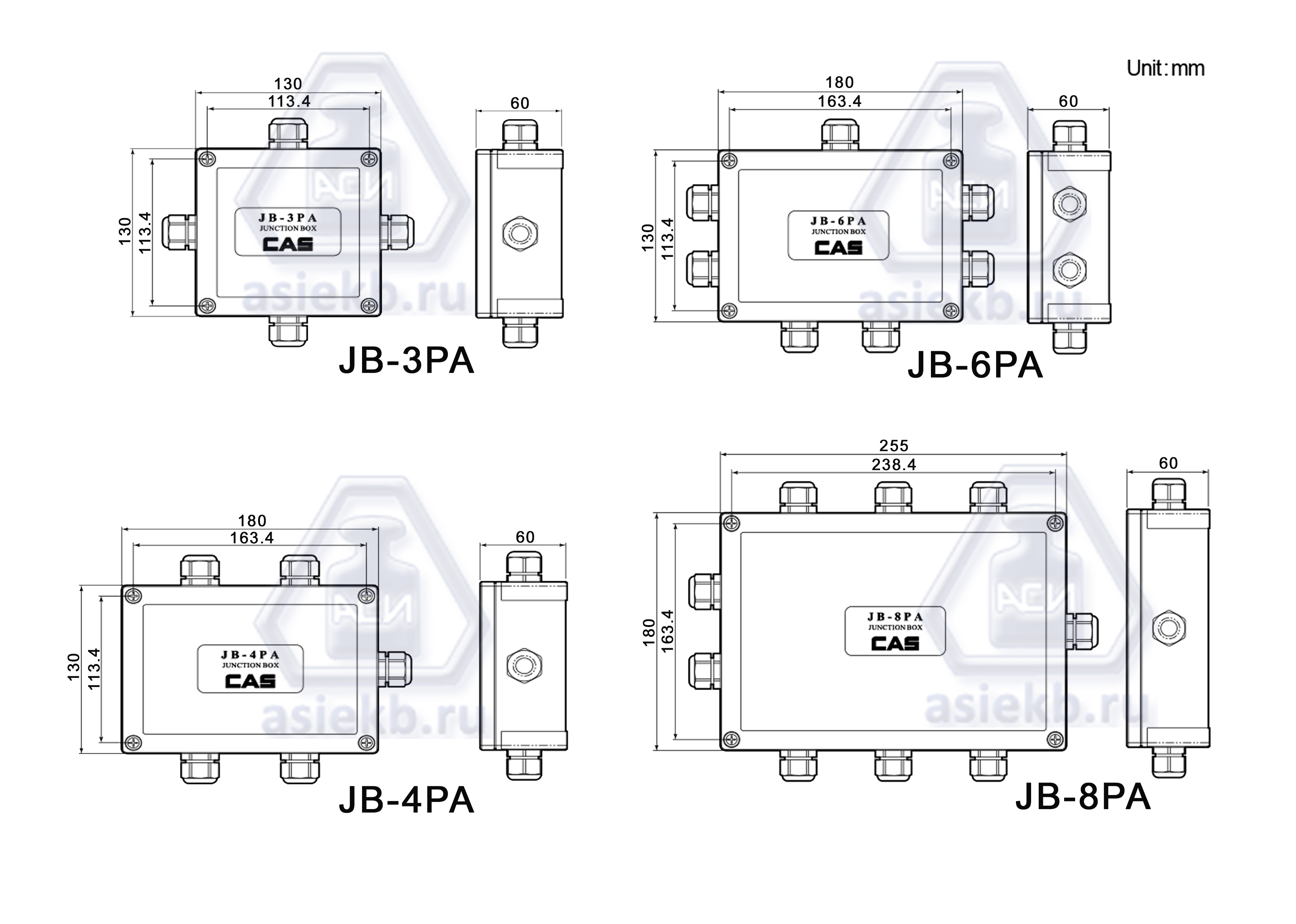

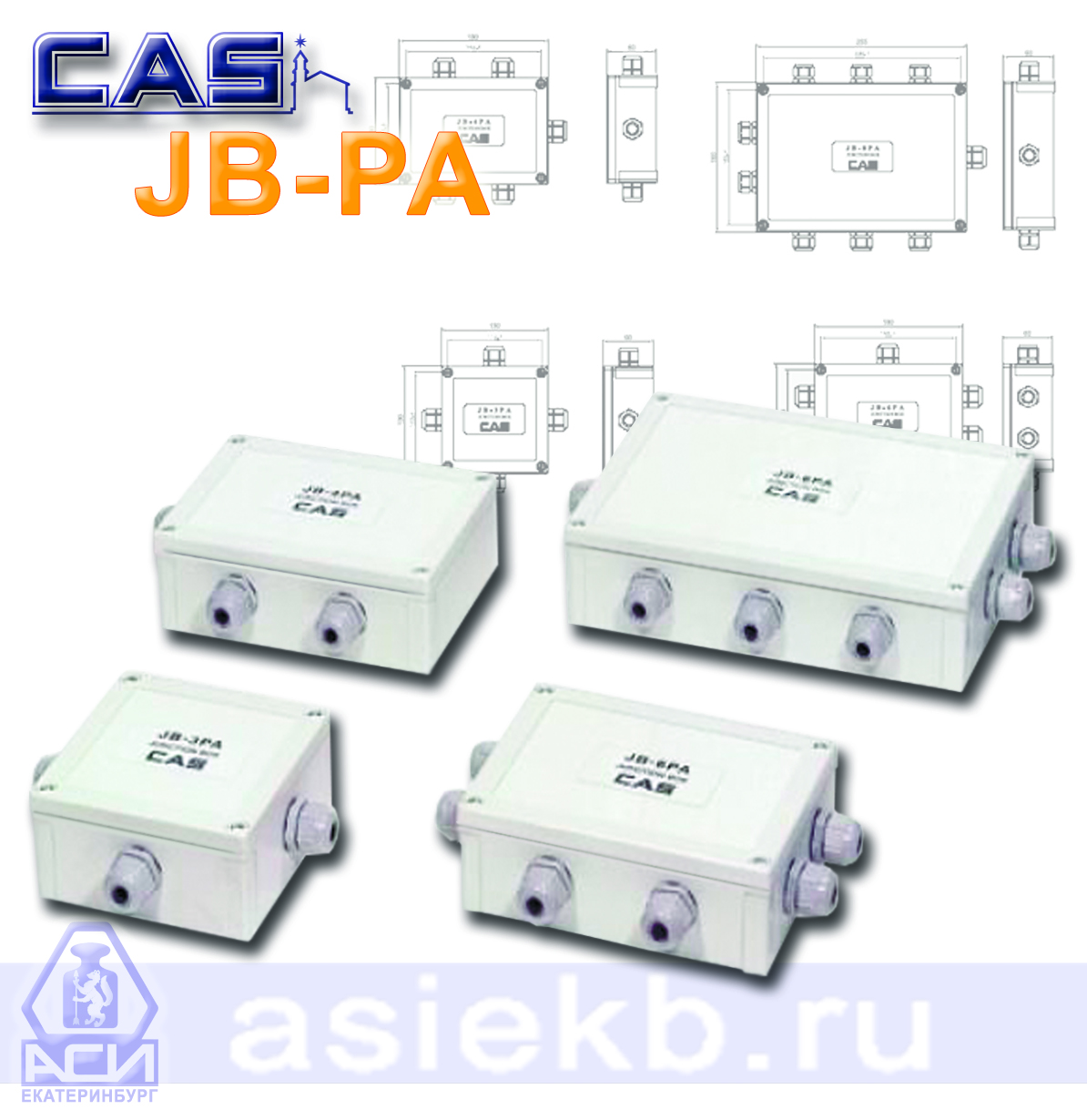

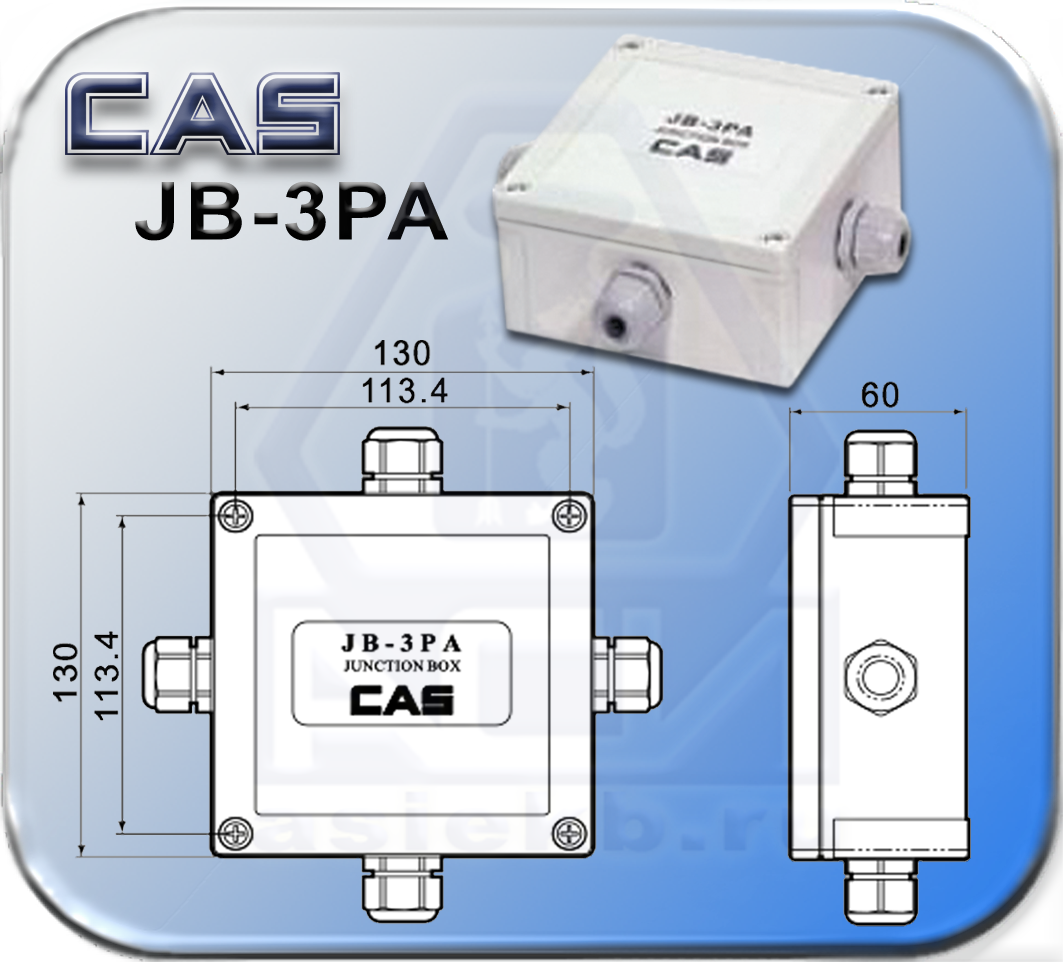

| JB-3PA | 3 | IP 65 | ABS-пластик |
|
< 10 | Зажим/пайка | 130×130×60 |

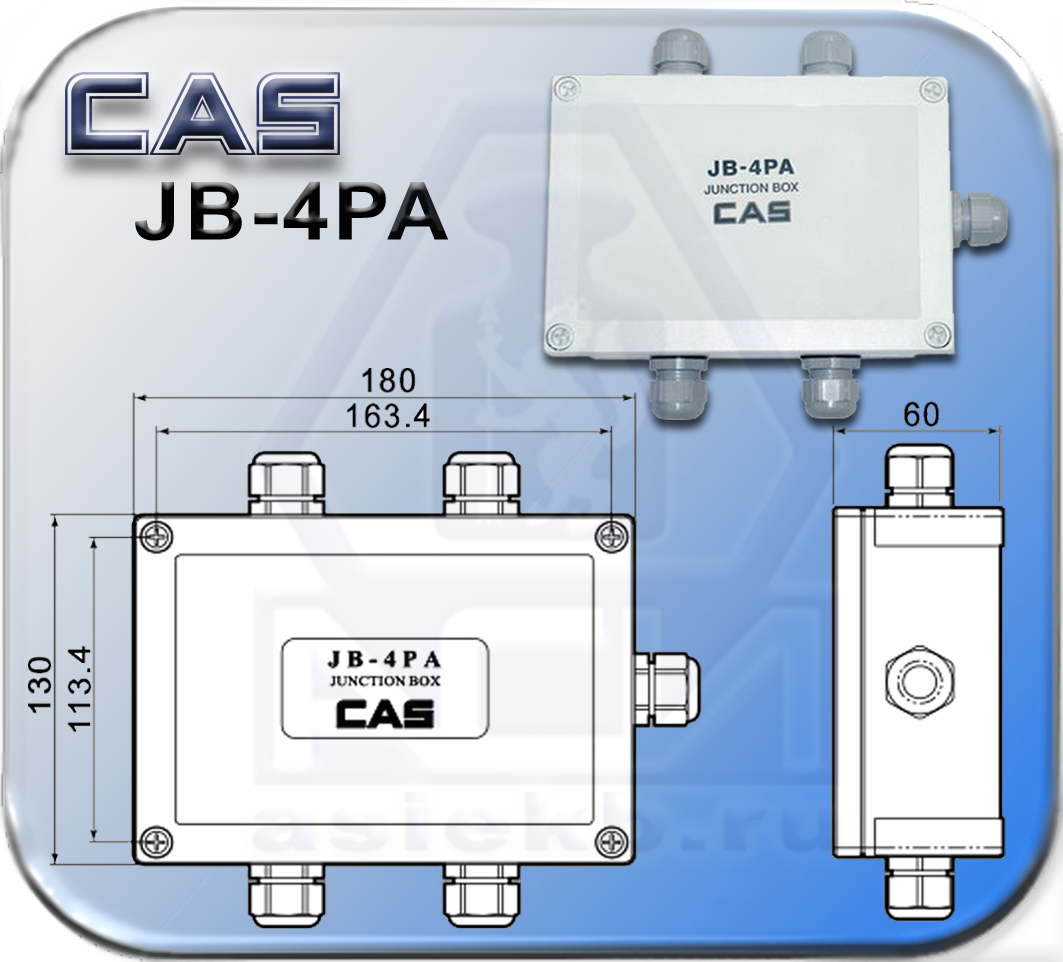

| JB-4PA | 4 | IP 65 | ABS-пластик |
|
< 10 | Зажим/пайка | 180×130×60 |

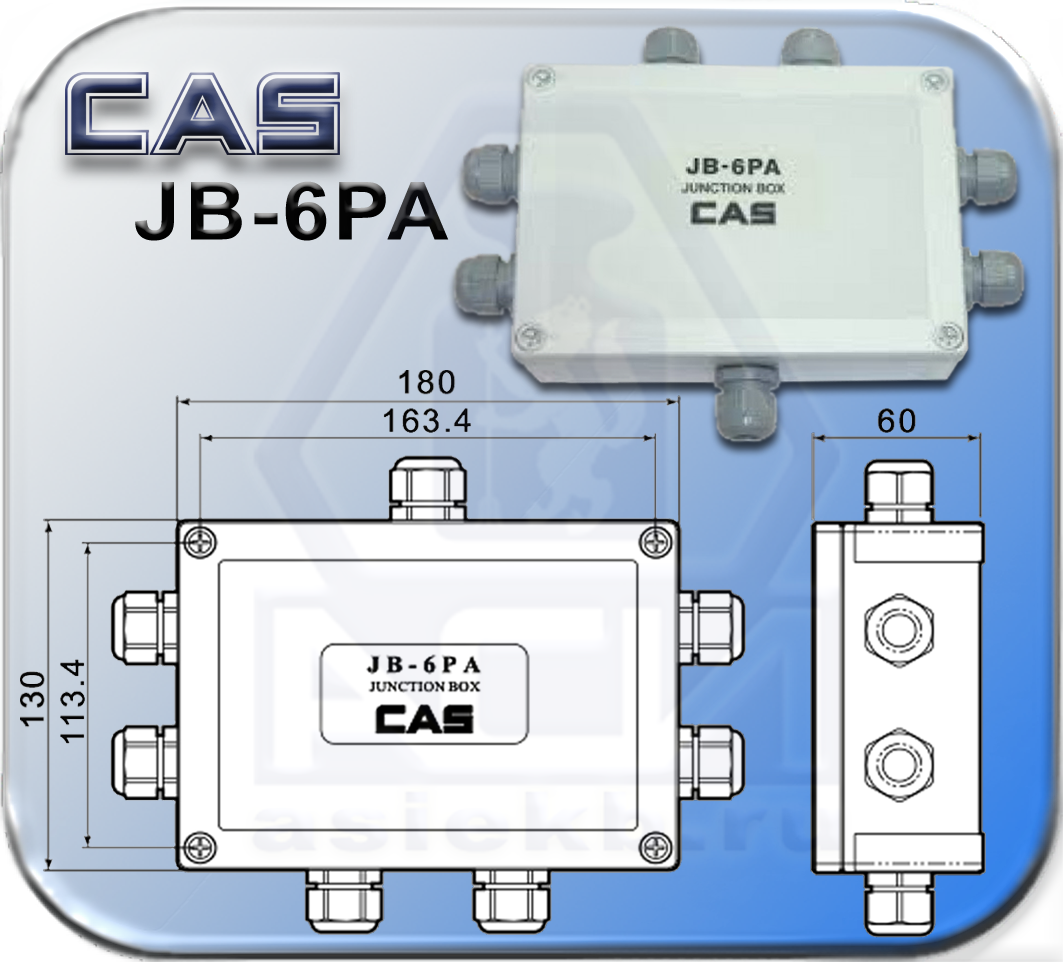

| JB-6PA | 6 | IP 65 | ABS-пластик |
|
< 10 | Зажим/пайка | 180×130×60 |

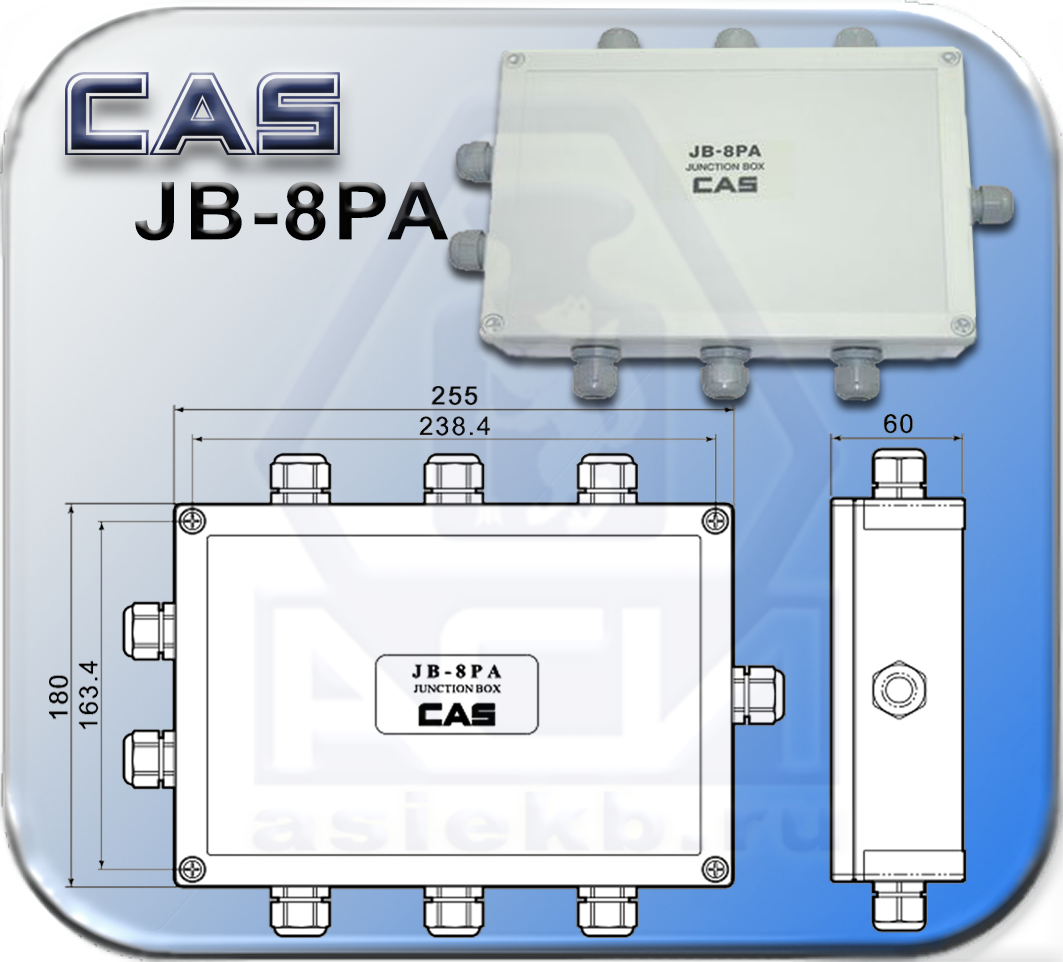

| JB-8PA | 8 | IP 65 | ABS-пластик |
|
< 10 | Зажим/пайка | 254×180×60 |

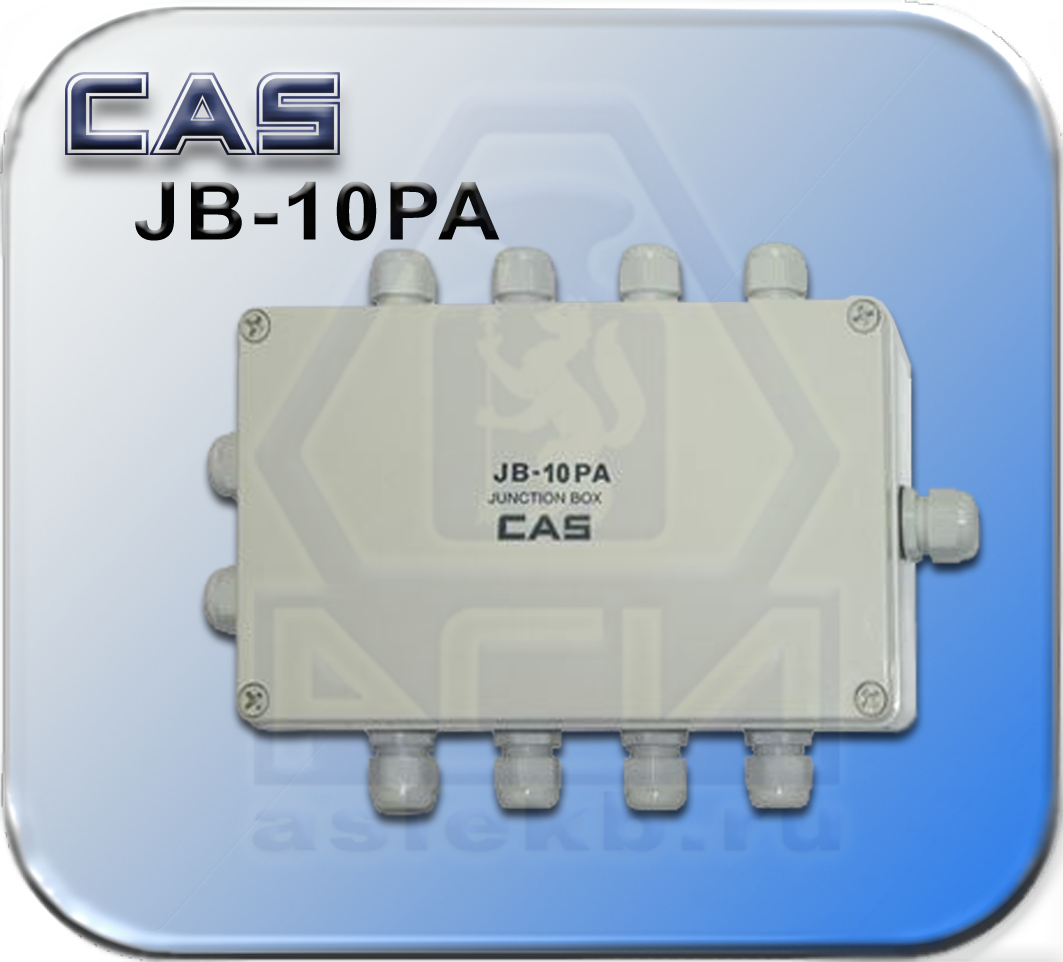

| JB-10PA | 10 | IP 65 | ABS-пластик |
|
< 10 | Зажим/пайка | 254×154×100 |
